歐規中繼端子台 FA-ZOOMIN-01 D-34035-I/O (編號:E10001)

一、外觀：

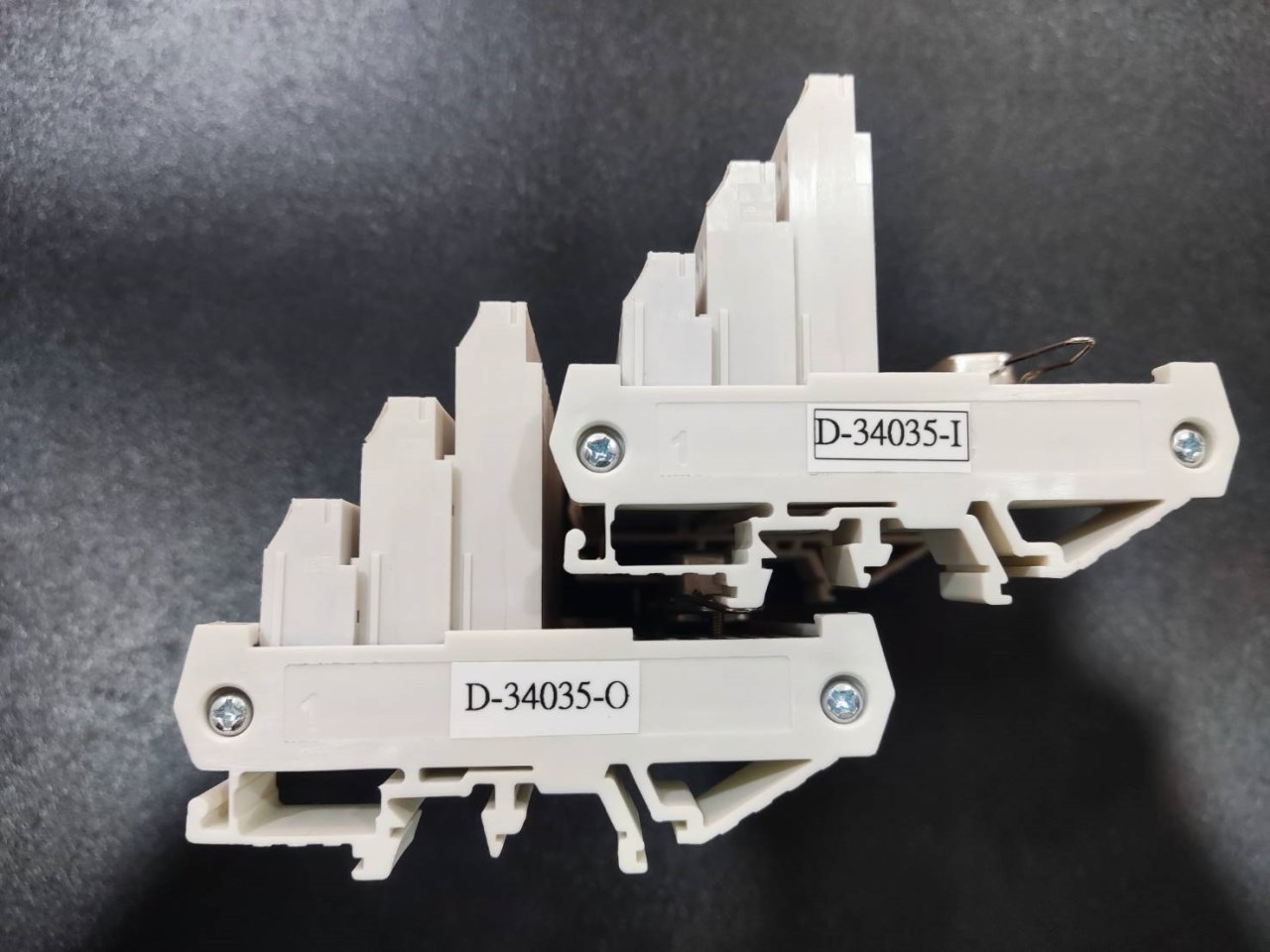

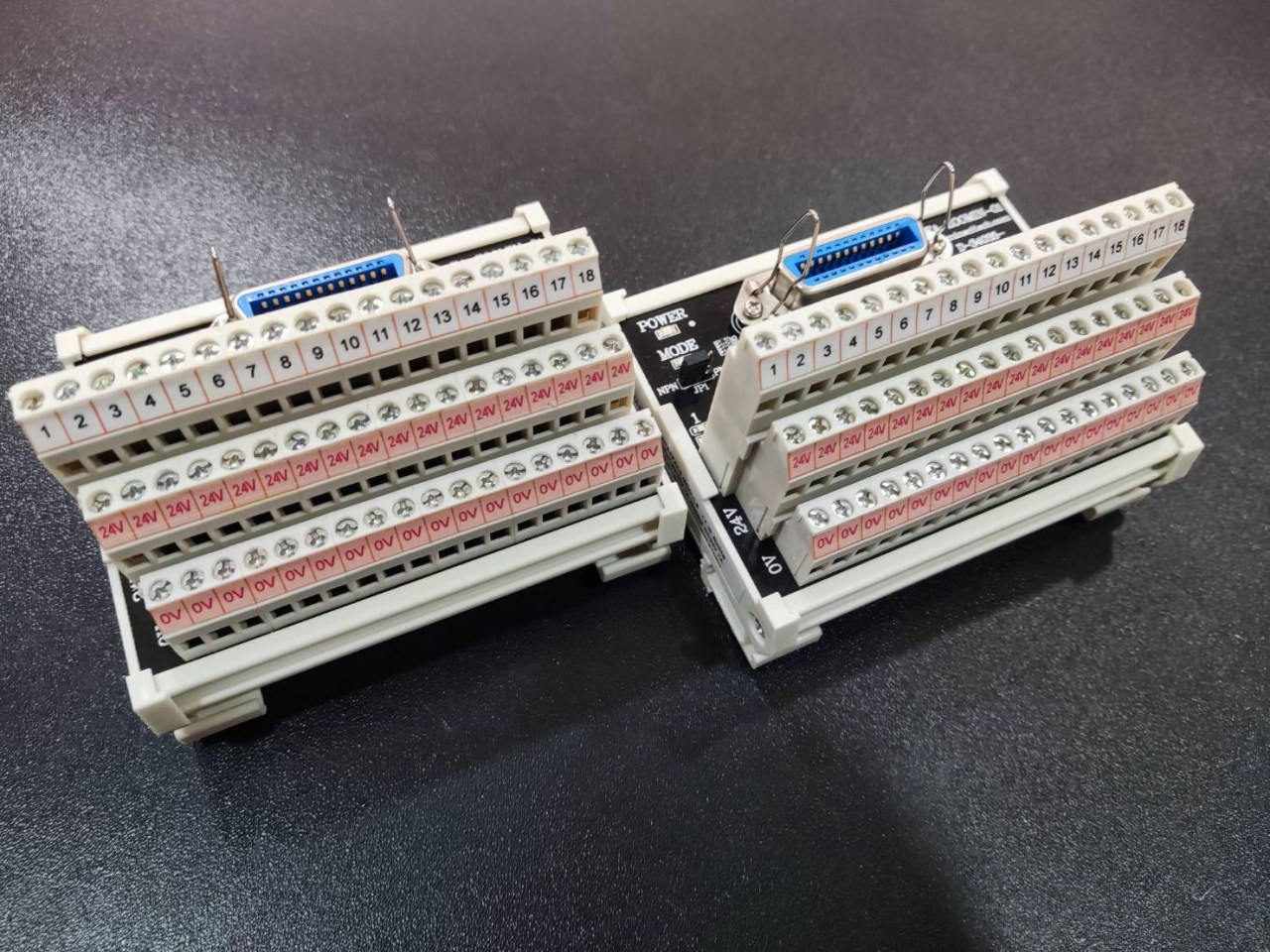

尺吋(長X寬 X高) 103 X 86 X 70 mm，三排各18點DECA歐式端子，由低至高依序為18點0V共接端子、18點24VDC共接端子、18點獨立I/O接點，且各點具兩顆紅綠單色SMD並聯LED燈，在NPN/PNP不同模式時可顯示不同燈色。使用Jumper短路帽選擇模式切換NPN/PNP兩種接線方式。端子台底部可固定於DIN鋁軌上。
二、燈號：

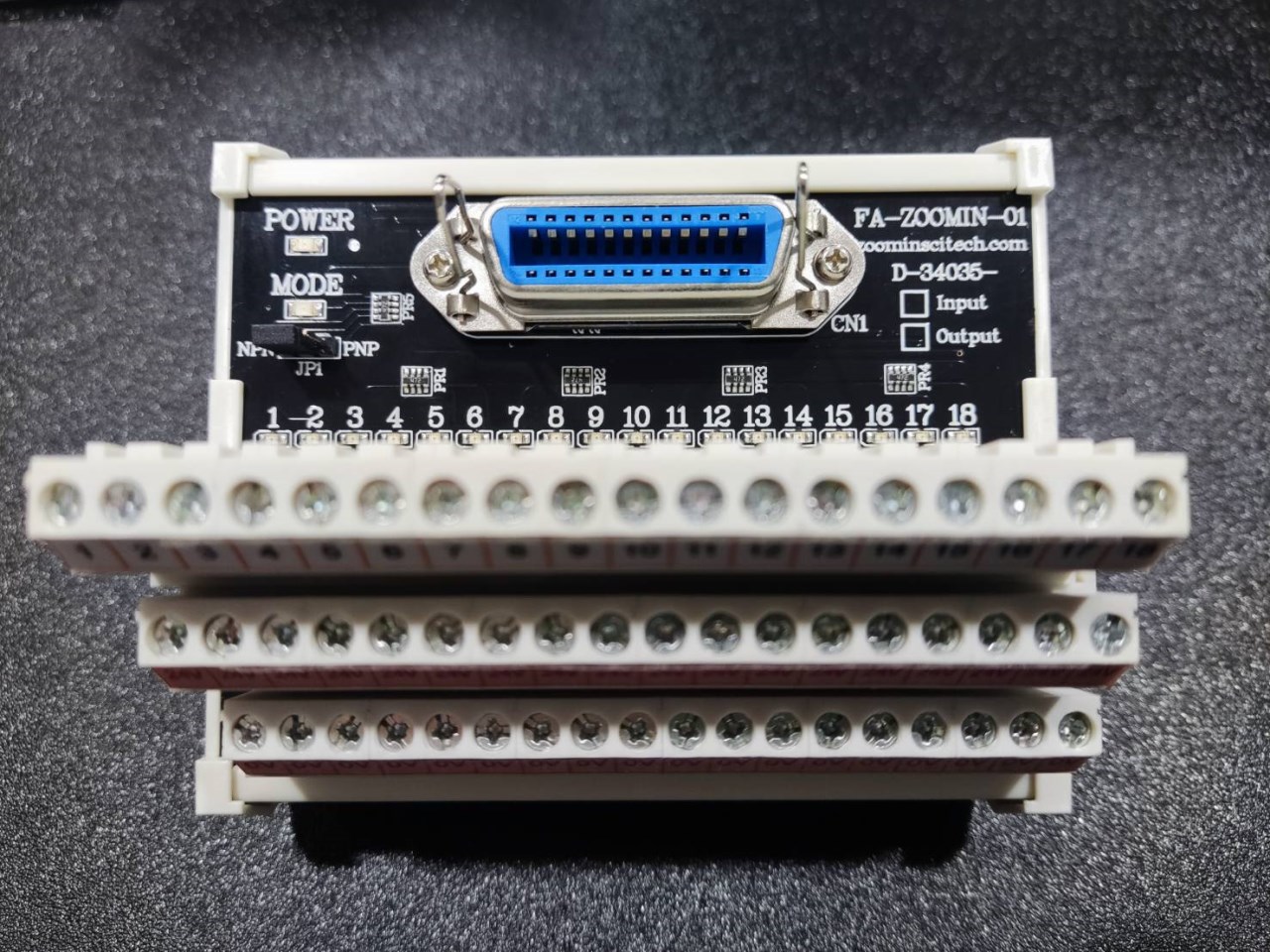

POWER LED燈上電時亮紅燈、不上電時不亮。模式LED燈在NPN模式時亮綠燈、PNP模式及無短路帽時不亮燈。18點獨立I/O接點導通時，在NPN模式亮綠燈、PNP模式亮紅燈。
三、連接器：
端子台連接器使用DDK 57G-24PIN母座。符合FESTO 034031 I/O data cable SysLink 公接頭。
四、特性：
INPUT 30V 1A，OUTPUT 30V 1A。
五、如何選購型號：
輸入用，FA-ZOOMIN-01 D-34035-Input
輸出用，FA-ZOOMIN-01 D-34035-Output
