產品特色

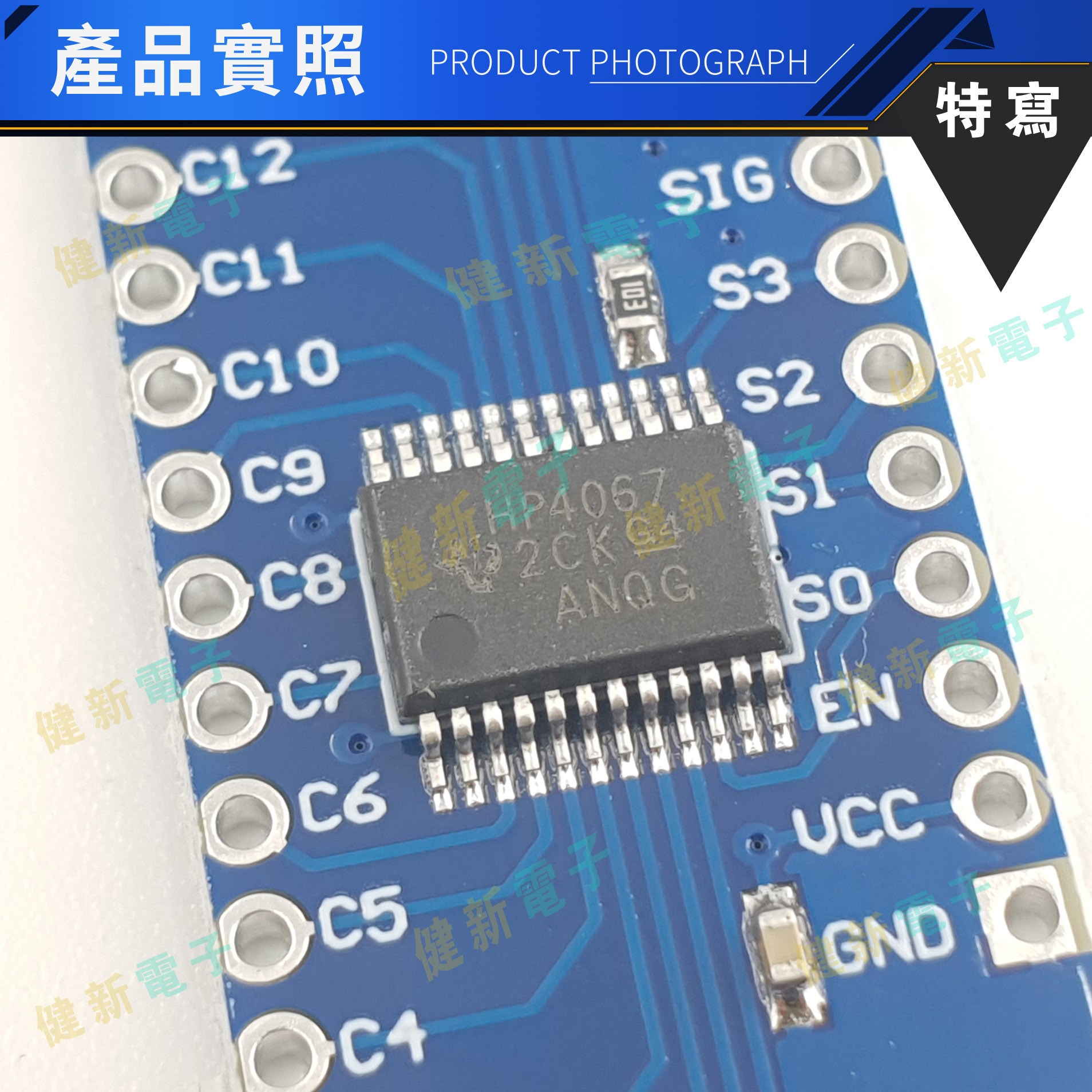

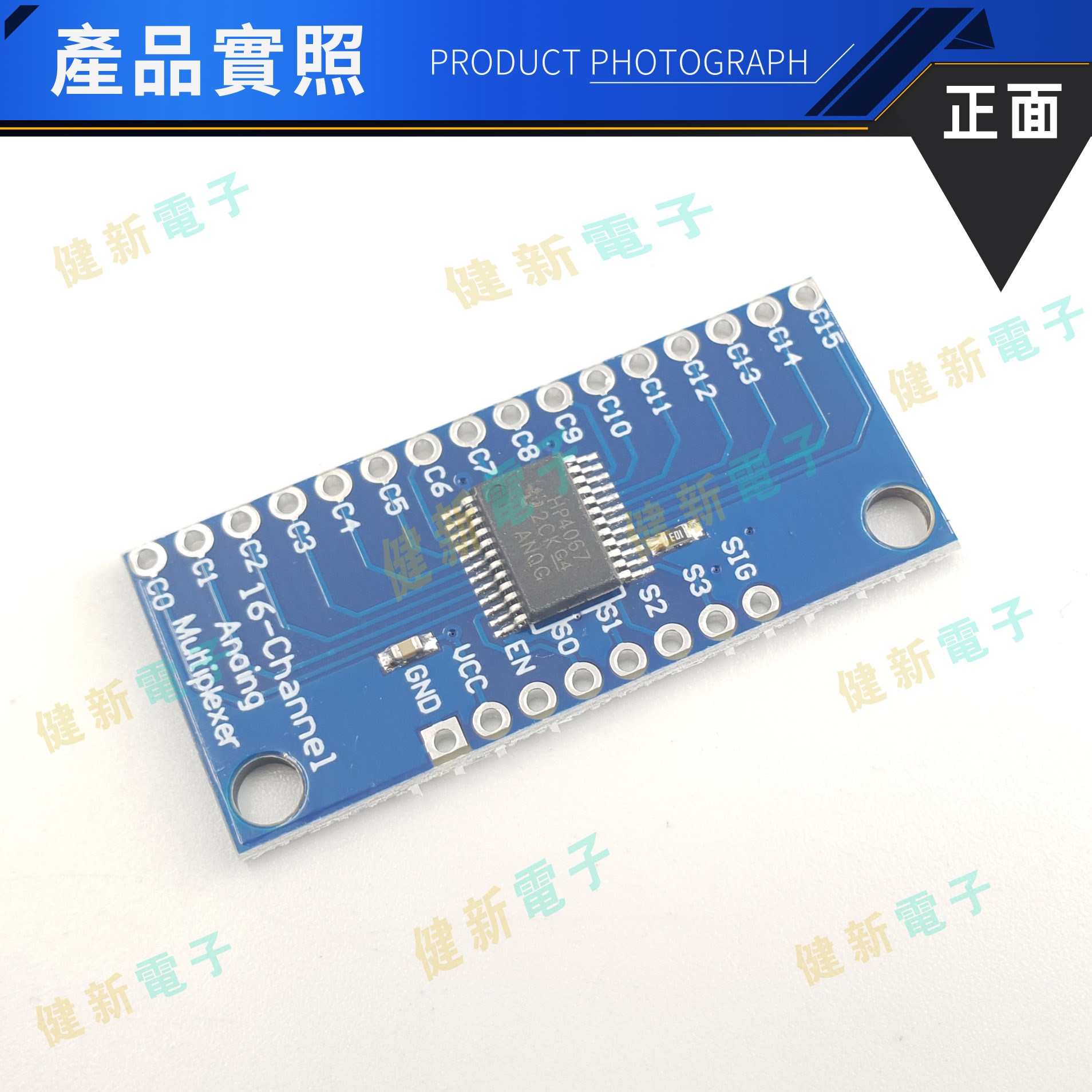

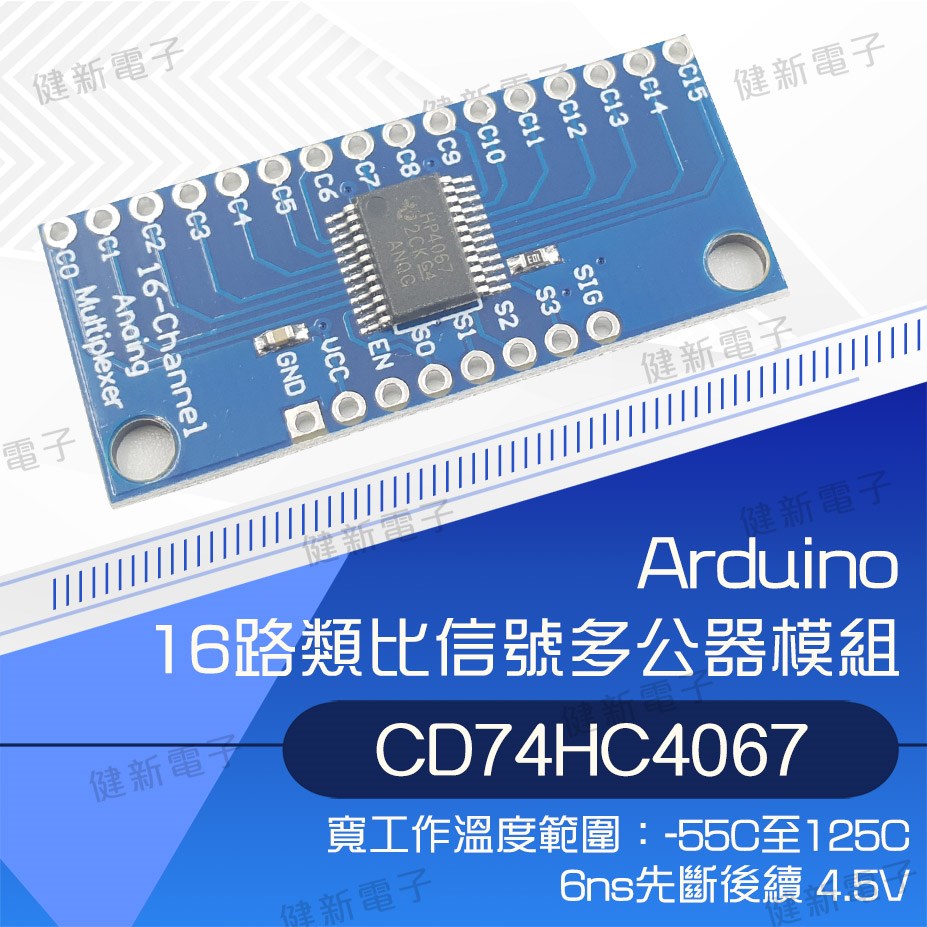

CD74HC4067 是非常方便的16通道模擬/數字多路復用器/多路解復用器CD74HC4067的分線板。該芯片就像一個旋轉開關 – 它在內部將公共引腳（原理圖中的COM，電路板上的SIG）路由到16個通道引腳（CHANxx）之一。它適用於數字和模擬信號（電壓不能高於VCC），並且連接在任一方向上起作用。要控制它，將4個數字輸出連接到芯片的地址選擇引腳（S0-S3），並將其發送到所需通道的二進制地址（有關詳細信息，請參見數據表）。這允許您僅使用5個引腳將最多16個傳感器連接到您的系統！

由於mux / demux也可以處理數字信號，因此您可以使用它將TTL級串行數據傳輸到多個設備或從多個設備傳輸。例如，您可以使用它將16個器件的TX引腳連接到微控制器上的一個RX引腳。然後，您可以選擇要監聽的16個設備中的任何一個。如果您需要雙向通信，可以添加第二塊電路板，將微控制器的TX線路連接到16個設備的RX線路。通過使用多個板，您可以為I2C，SPI等創建類似的安排。

內部開關是雙向的，支持地和VCC之間的電壓，具有低“導通”電阻和低“關斷”洩漏，並且為了防止串擾，執行“先斷後合”切換。電路板還會斷開芯片的“使能”引腳，當驅動為高電平時，該引腳將完全斷開公共引腳（所有開關“關閉”）。

【標準配備】

16路類比信號解/多工器模組*1

*商品以產品內容照圖為準

【商品規格】

2V至6V操作
“開”電阻：70歐姆@ 4.5V
6ns先斷後續@ 4.5V
寬工作溫度範圍：-55C至125C

--------------------------------------------------------
