【標準配備】

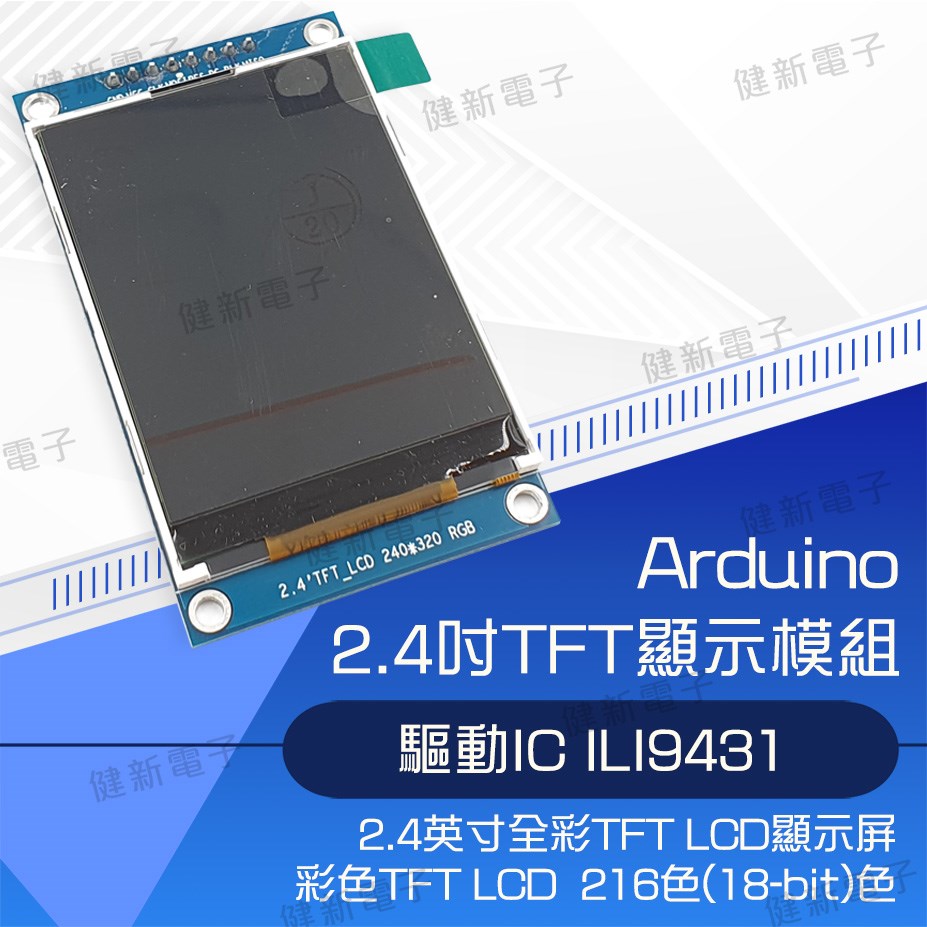

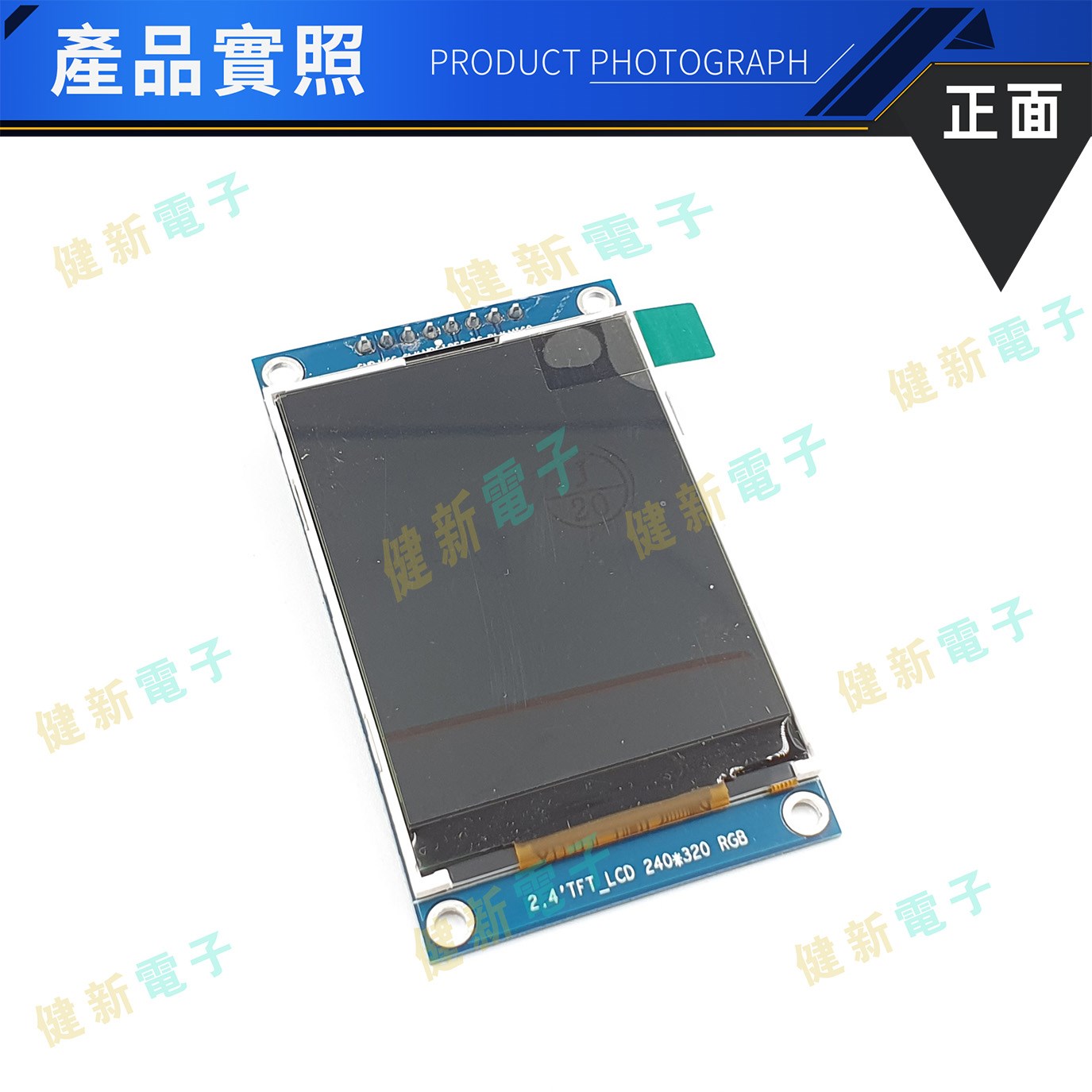

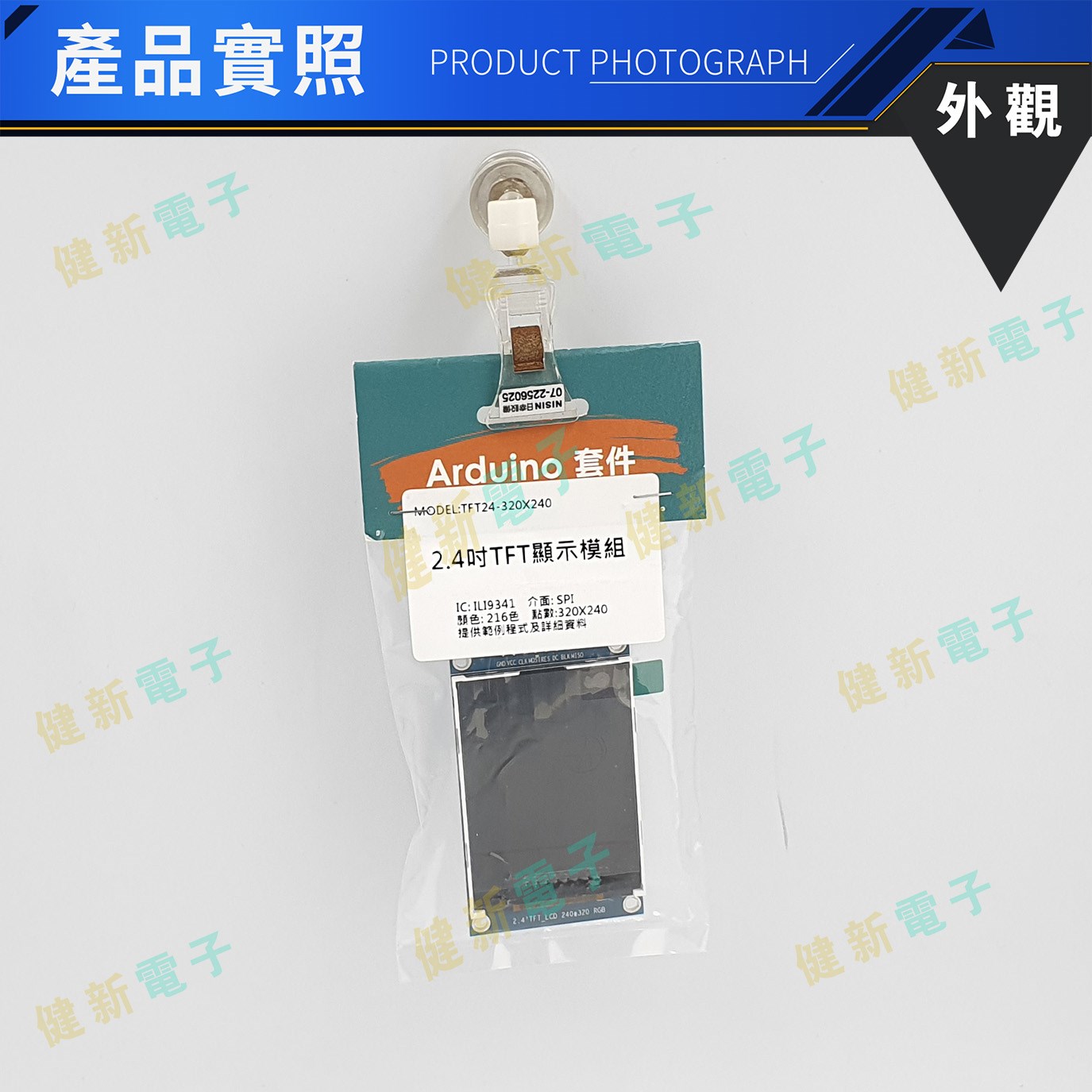

2.4吋 TFT  液晶顯示模組 *1

*商品以全照圖為準

【商品規格】

尺寸： 2.4吋
解析度： 320X240
顏色： 216色(18-bit)
介面：SPI
工作電壓： 3.3V
驅動晶片： ILI9431

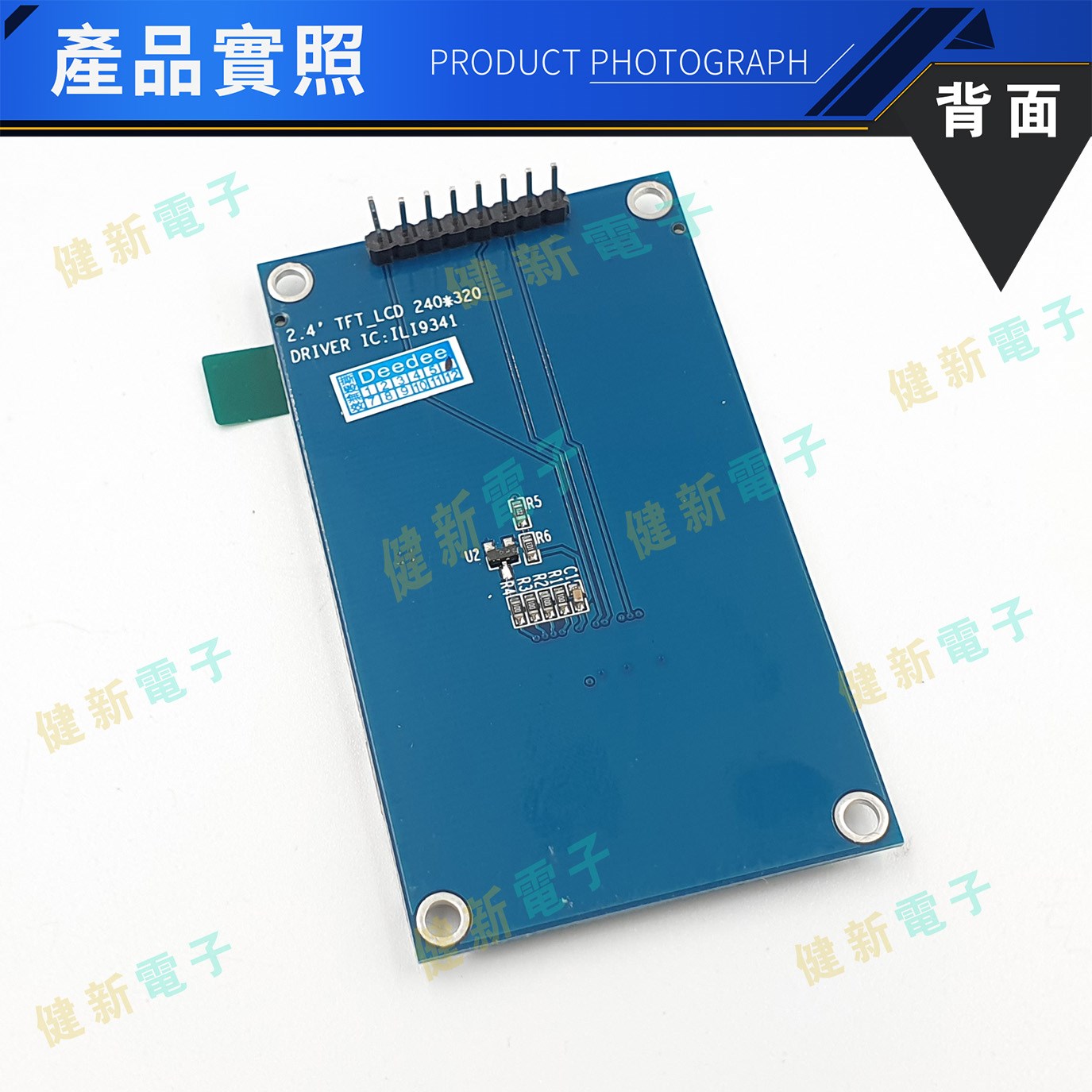

腳位定義：
1. GND(電源地)
2. VCC(電源正5V)
3. CLK(時鐘線)
4. MOSI(數據輸入)
5. RES(複位線)
6. DC(數據/命令選擇)
7. BLK(背光)
8. MISO(數據輸出)

腳位說明：
如果大家想節省IO口的話BLK背光可以不接；系統設計時已經做了上拉；不接也可以點亮
背光；如果需要關閉背光的話需要將BLK接低電平或是直接接地。關于MISO是屏的輸出
信號；如果不需要讀取屏的信息的話；這個腳位可以不接。最少需要4個IO口來操作
範例程式:
接線圖:
TFT24-320X240    UNO
=============   ====
GND                       GND
VCC                        +5V
CLK                         D2
MOSI                       D3
RES                         D4
DC                           D5
BLK                         N/A
MISO                       N/A
--------------------------------------------------------
