MAX7219 是一種集成化的串列輸入/輸出共陰極顯示驅動器,它連接微處理器與8位元數位的7段數位LED顯示，也可以連接條線圖顯示器或者64個獨立的LED。其

上包括一個片上的B型BCD編碼器、多路掃描回路，段字驅動器，而且還有一個8*8的靜態RAM用來存儲每一個資料。只有一個外部寄存器用來設置各個LED的段電流。
一個方便的四線序列介面可以聯接通用的微處理器。每個資料可以定址在更新時不需要改寫所有的顯示。MAX7219同樣允許使用者對每一個資料選擇編碼或者不編碼。
整個設備包含一個150μA的低功耗關閉模式，類比和數位亮度控制，一個掃描限制寄存器允許使用者顯示1-8位元資料，還有一個讓所有LED發光的檢測模式。

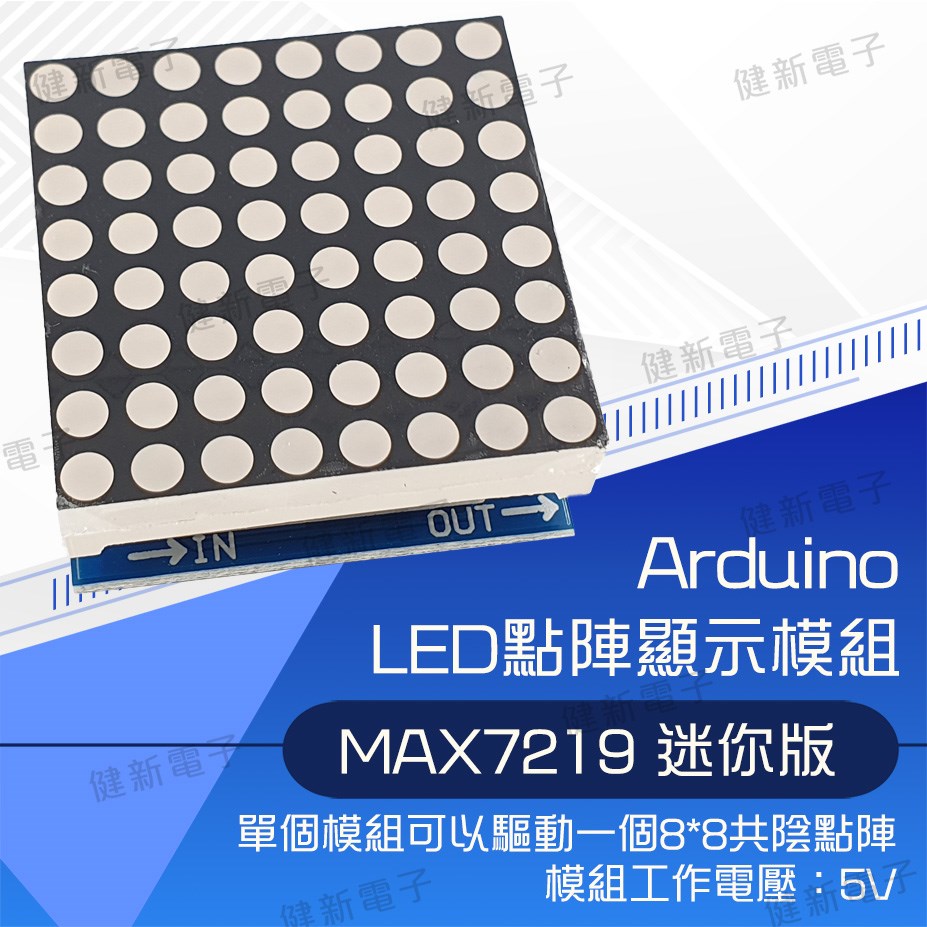

只需要3個IO口即可驅動1個點陣！點陣顯示時無閃爍！支持級聯！
