模組可以顯示字母、數位、中文字型及圖形，具有繪圖及文字畫面混合顯示功能

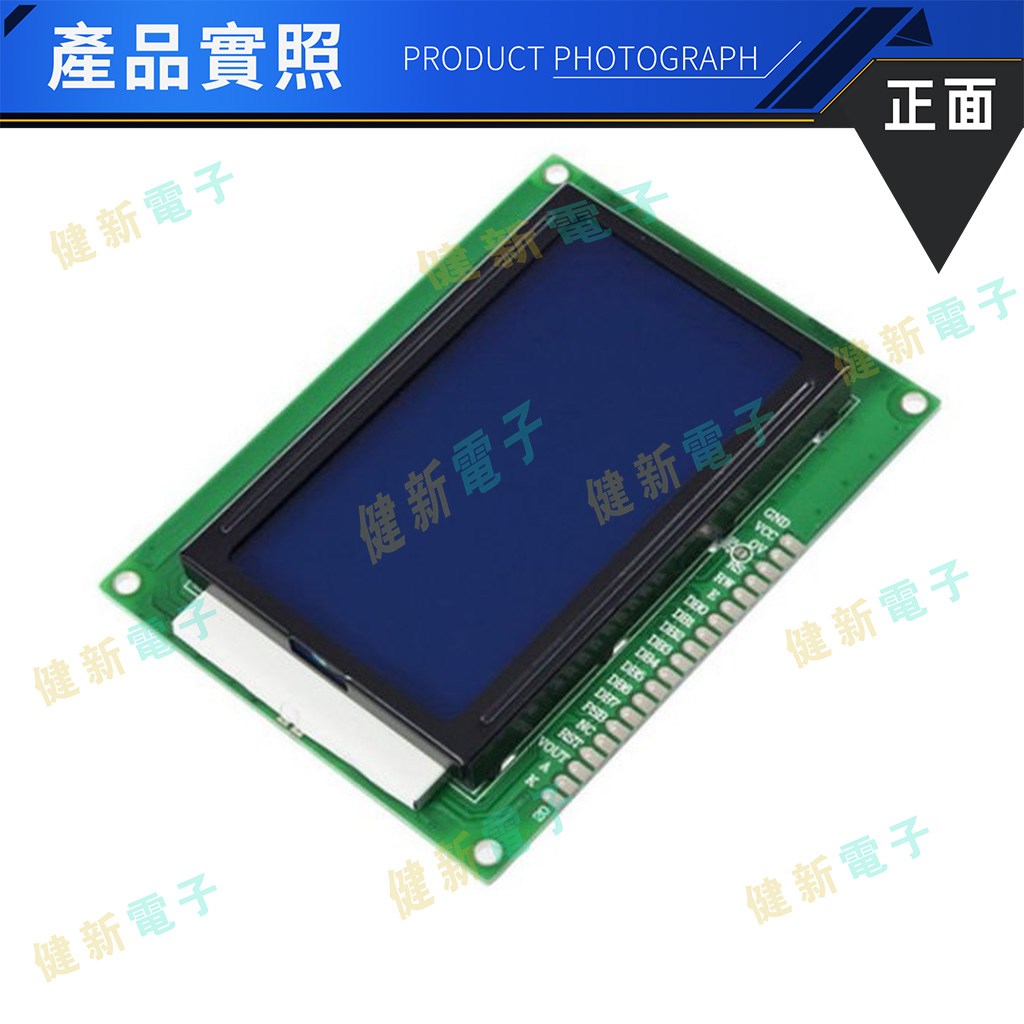

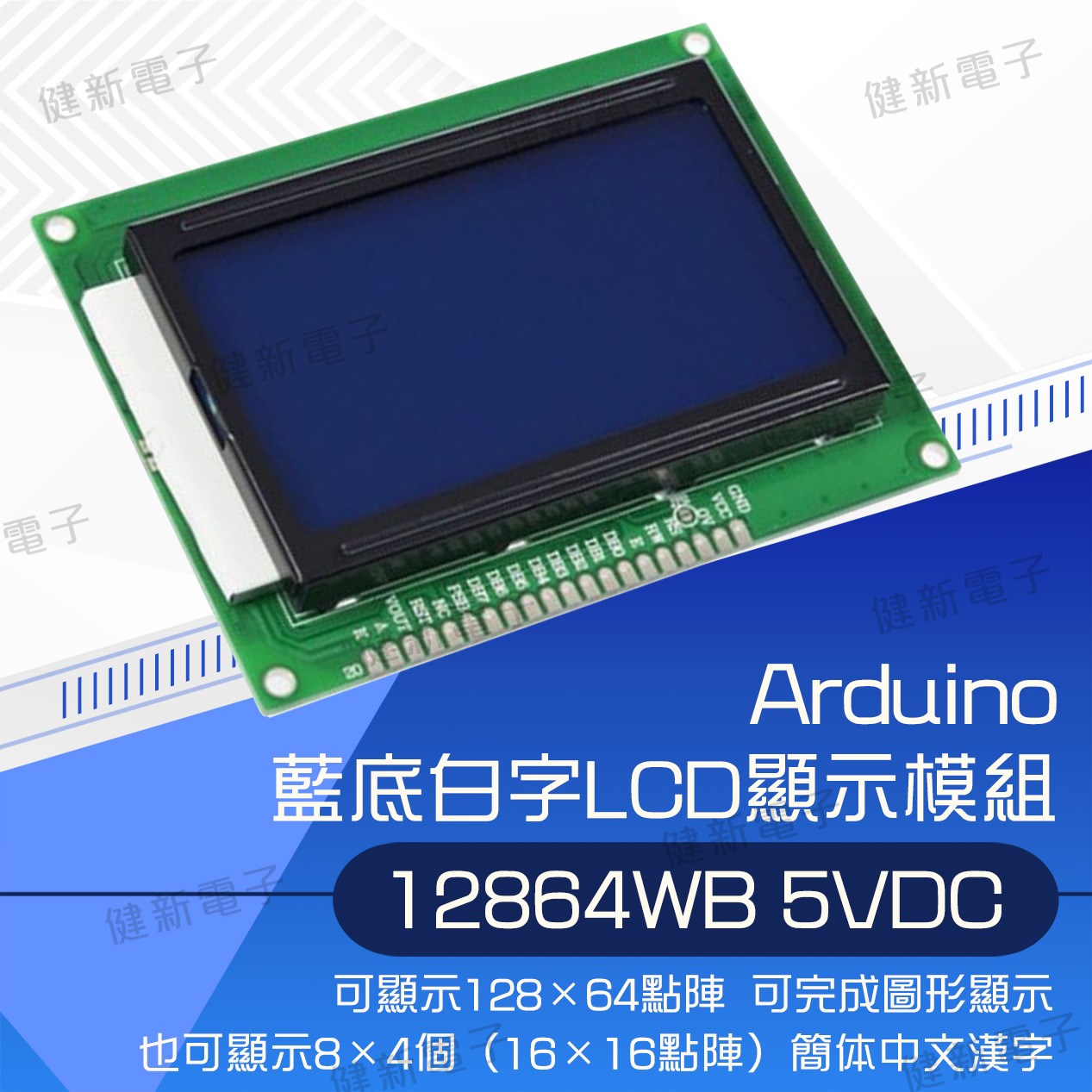

可顯示128（列）× 64（行）點陣。可完成圖形顯示，也可顯示8×4個（16×16點陣）簡体中文漢字
提供三種控制介面： 8位元微處理器介面、4位元微處理器介面、序列介面

模組內置2M-位元簡体中文字型ROM (CGROM) 總共提供8192 個簡体中文字型(16×16點陣)，16K-位元元半寬字型ROM (HCGROM) 總共提供126 個符號字型(16×8點陣)，64×16-位元元顯示RAM (DDRAM)，另外繪圖顯示畫面提供一個64×256點的繪圖區域（GDRAM），可以和文字畫面混和顯示

提供多功能指令：畫面清除（Display clear）、游標歸位元（Return home）、顯示打開/關閉（Display on/off）、游標顯示/隱藏（Cursor on/off）、顯示字元閃爍（Display character blink）、游標移位元（Cursor shift）、顯示移位元（Display shift）、垂直畫面捲動（Vertical line scroll）、反白顯示（reverse display）
