【標準配備】

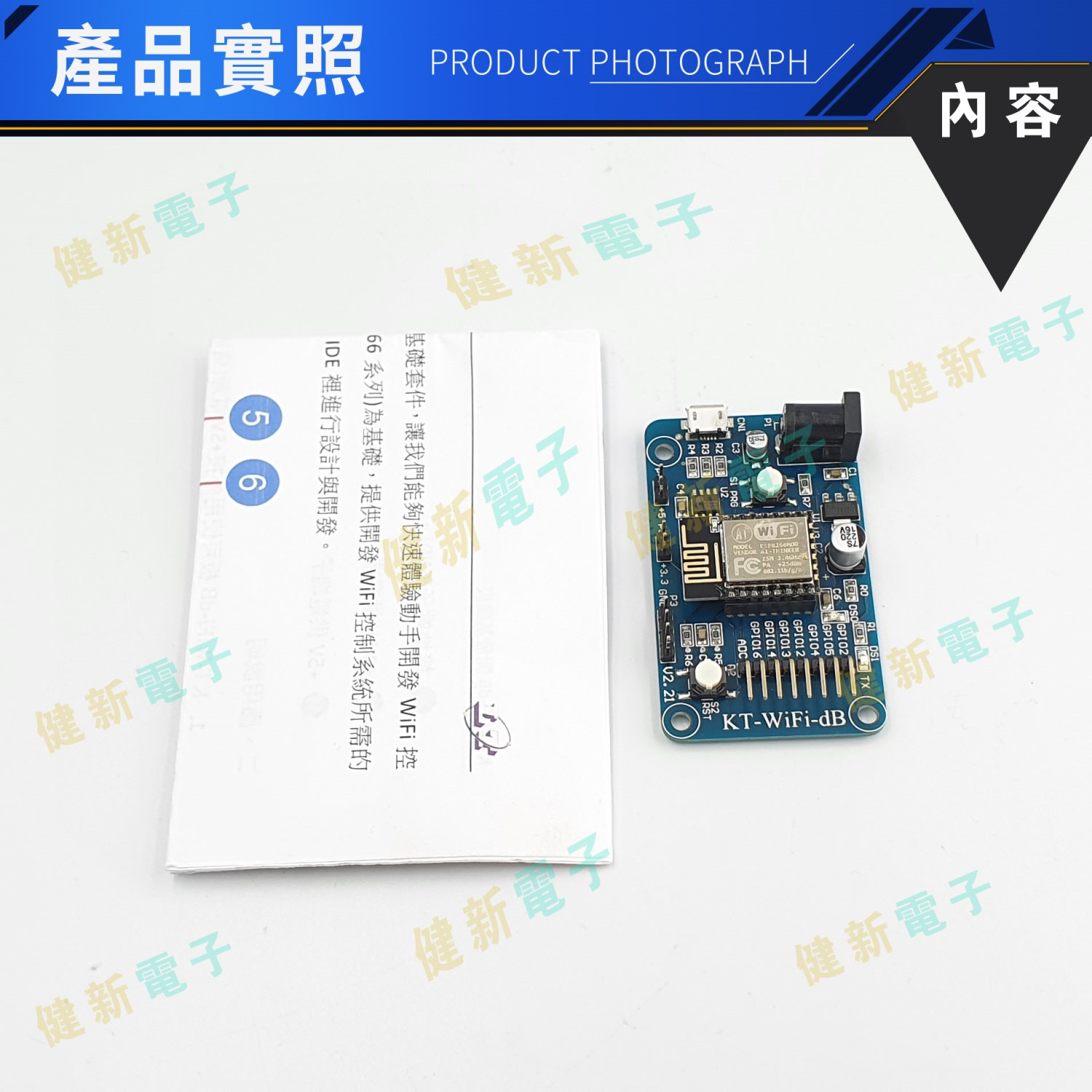

KT-WiFi-dB *1

*商品以全照圖為準

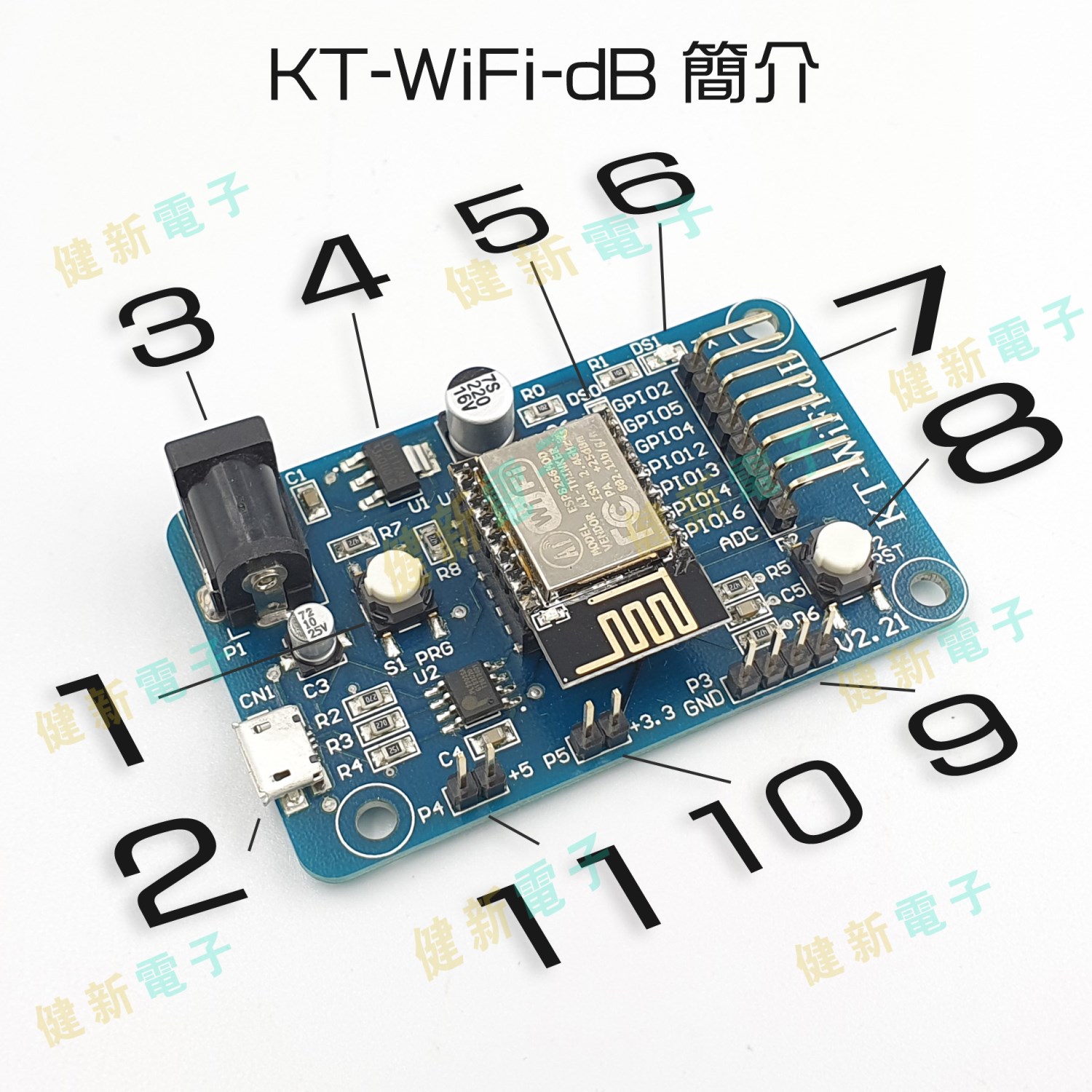

【商品規格】

1.USB介面 (Micro B) : 內建USB-UART 晶片 ，可直接連接PC/NB的USB埠，以進行燒錄或串列埠資料傳輸。
2.S1燒錄按鈕(PRG)
3. +5V電源座 : 可連接外部電源(請使用+5V Adapter，千萬不要用錯)

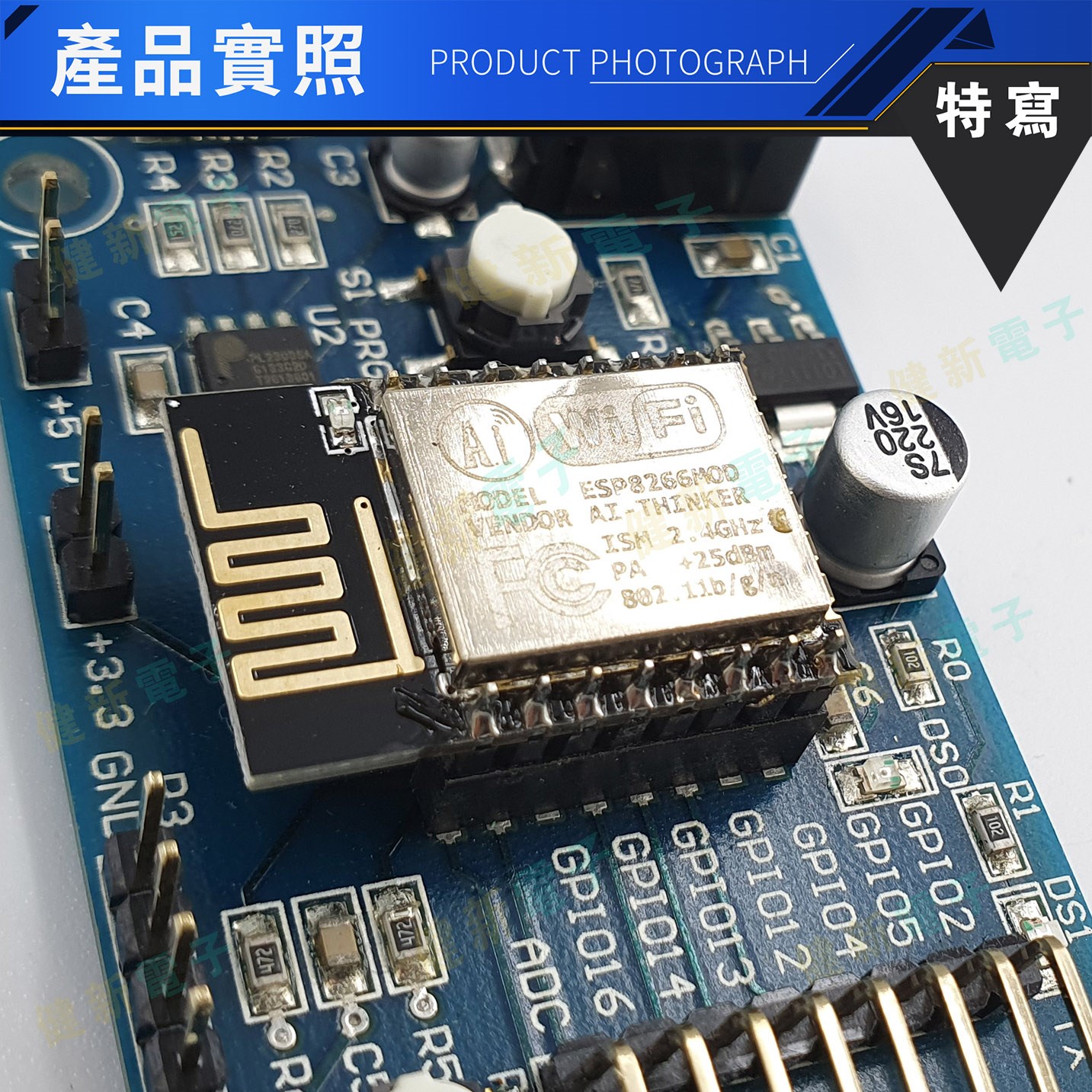

4. +3.3V電源穩壓IC : 內建+3.3V 穩壓IC，以提供ESP-12 晶片穩定電源。
5.電源指示燈(DS0)
6.串列埠傳輸指示燈(DS1) : 燒錄或傳輸時閃燈
7.通用控制介面埠 (GPIO)
8.S2重製按鈕
9.接地端子 (GND)
10. +3.3V 供電端子
11. +5V 供電端子

--------------------------------------------------------
