產品特色

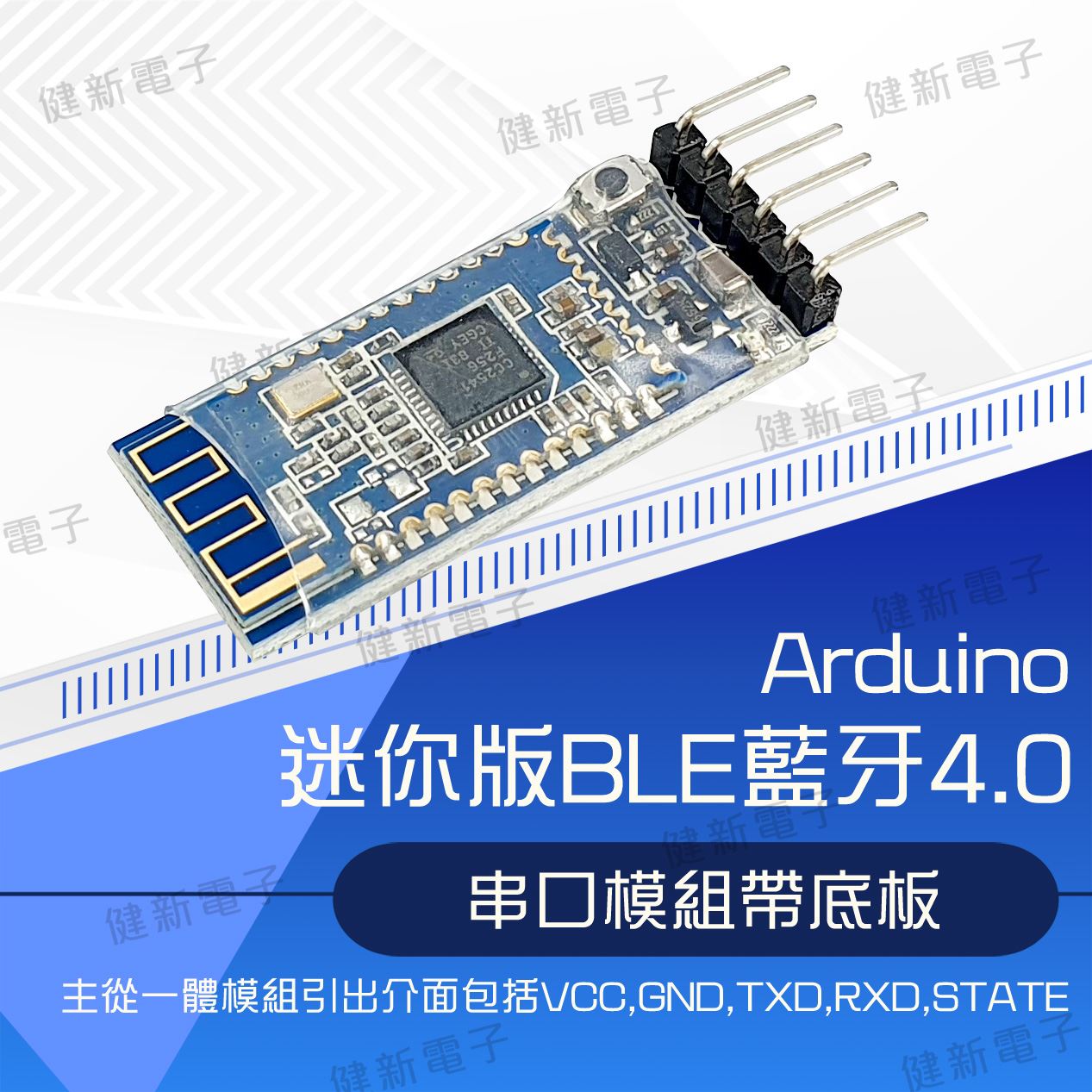

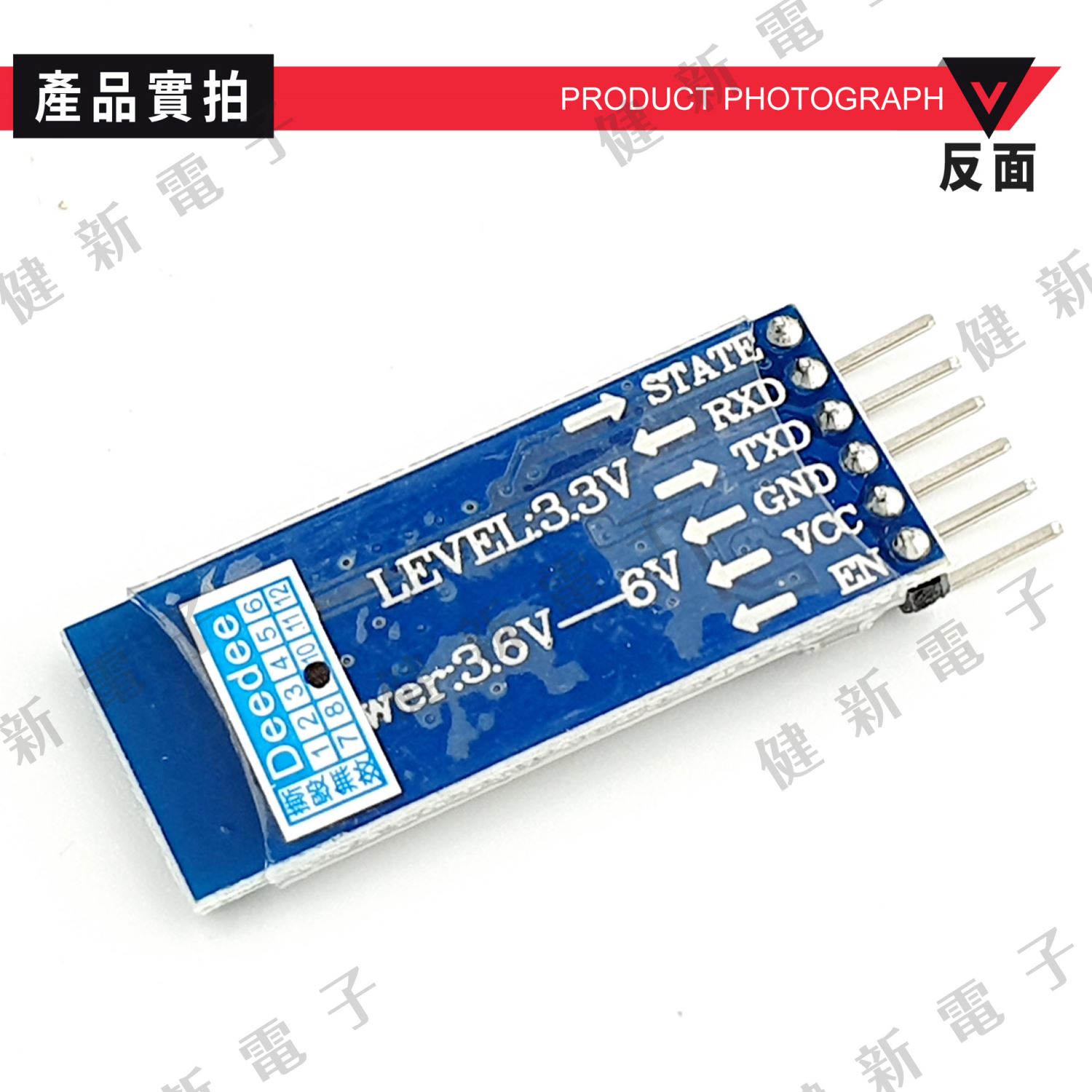

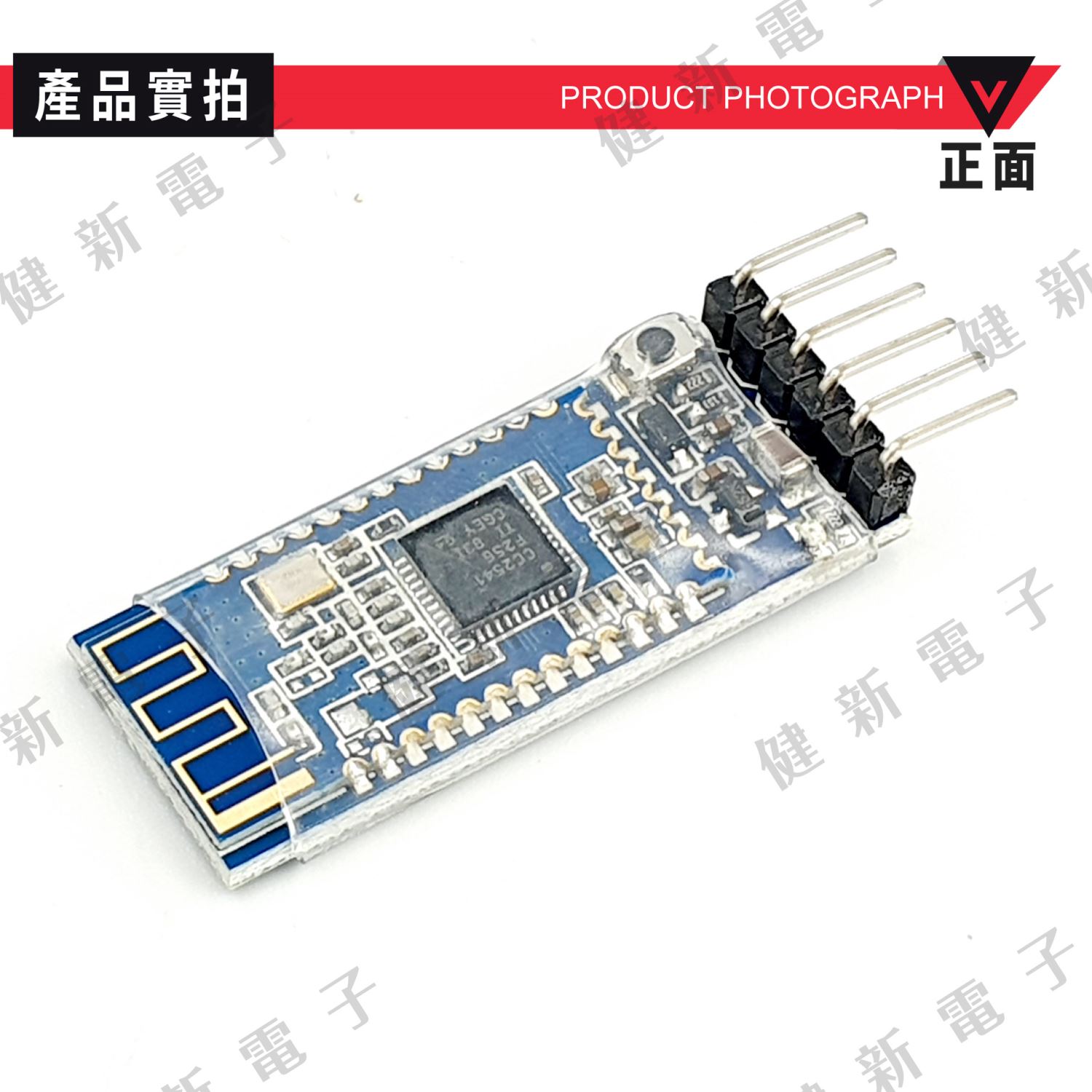

>> 核心模組使用BT05-A主從一體模組引出介面包括VCC,GND,TXD,RXD,STATE。

>> led指示藍牙連接狀態，閃爍表示沒有藍牙連接，常亮表示藍牙已連接並打開了埠；STATE腳輸出高電平為已連接，其他狀態為低電平；按鍵為斷開連接腳，按一下就會跟手機或者主模組斷開（EN腳跟按鍵為同樣效果，給個低電平，模組就會跟手機或者主模組斷開）。

>> 設置模組為主模式：模組已經為軟體設置主從模式，通過串口發送AT+ROLE1(回車或者加\r\n)，返回OK，則表示設置成功，此時模組LED燈進入快閃。主模組連接從模組需要通過AT指令進行連接（詳情請參照BT05-A AT指令集）。

>> 底板3.3V LDO，輸入電壓3.6~6V，輸入電壓禁止超過7V！

>> 介面電平3.3V，可以直接連接各種單片機（51，AVR，PIC，ARM，MSP430等），5V單片機也可直接連接，無需MAX232也不能經過MAX232！

>> 空曠地有效距離7-10米，超過10米也是可能的，但不對此距離的連接品質做保證

>> 配對以後當全雙工串口使用，無需瞭解任何藍牙協定，但僅支援8位元資料位元、1位元停止位、無奇偶校驗的通信格式，這也是最常用的通信格式，不支持其他格式。

>> 在未建立藍牙連接時支援通過AT指令設置串列傳輸速率、名稱、配對密碼，設置的參數掉電保存。藍牙連接以後自動切換到透傳模式

>> 體積小巧（3.57cm*1.52cm），工廠貼片生產，保證貼片品質。並套透明熱縮管，防塵美觀，且有一定的防靜電能力。

>> 該鏈結為從機，從機能與各種帶藍牙功能的電腦、藍牙主機、大部分帶藍牙的手機、PDA、PSP等智慧型終端配對，從機之間不能配對。

【標準配備】

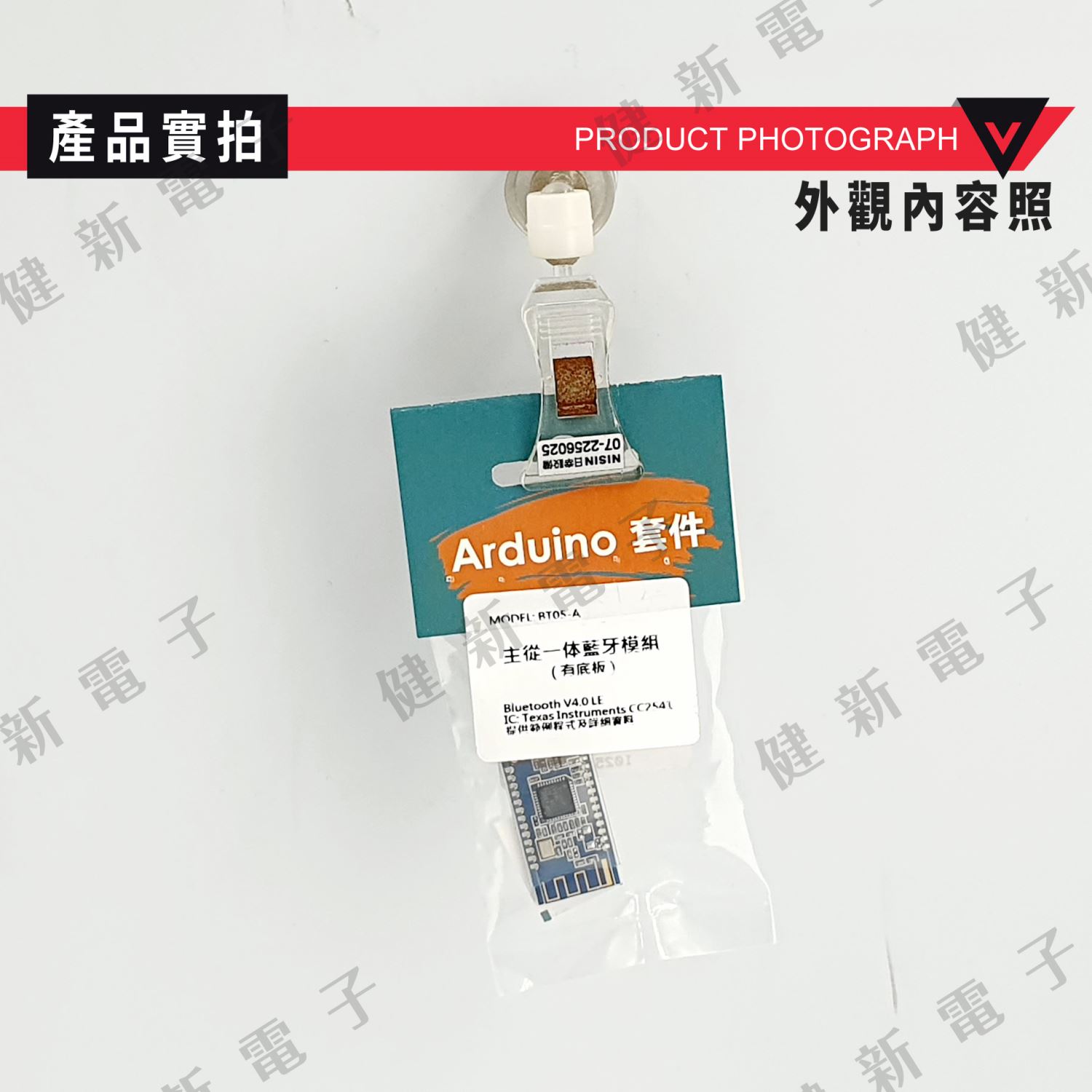

藍芽 4.0 模組 BT05-A*1

*商品以全照圖為準

【商品規格】

---------------------------------------------------------
