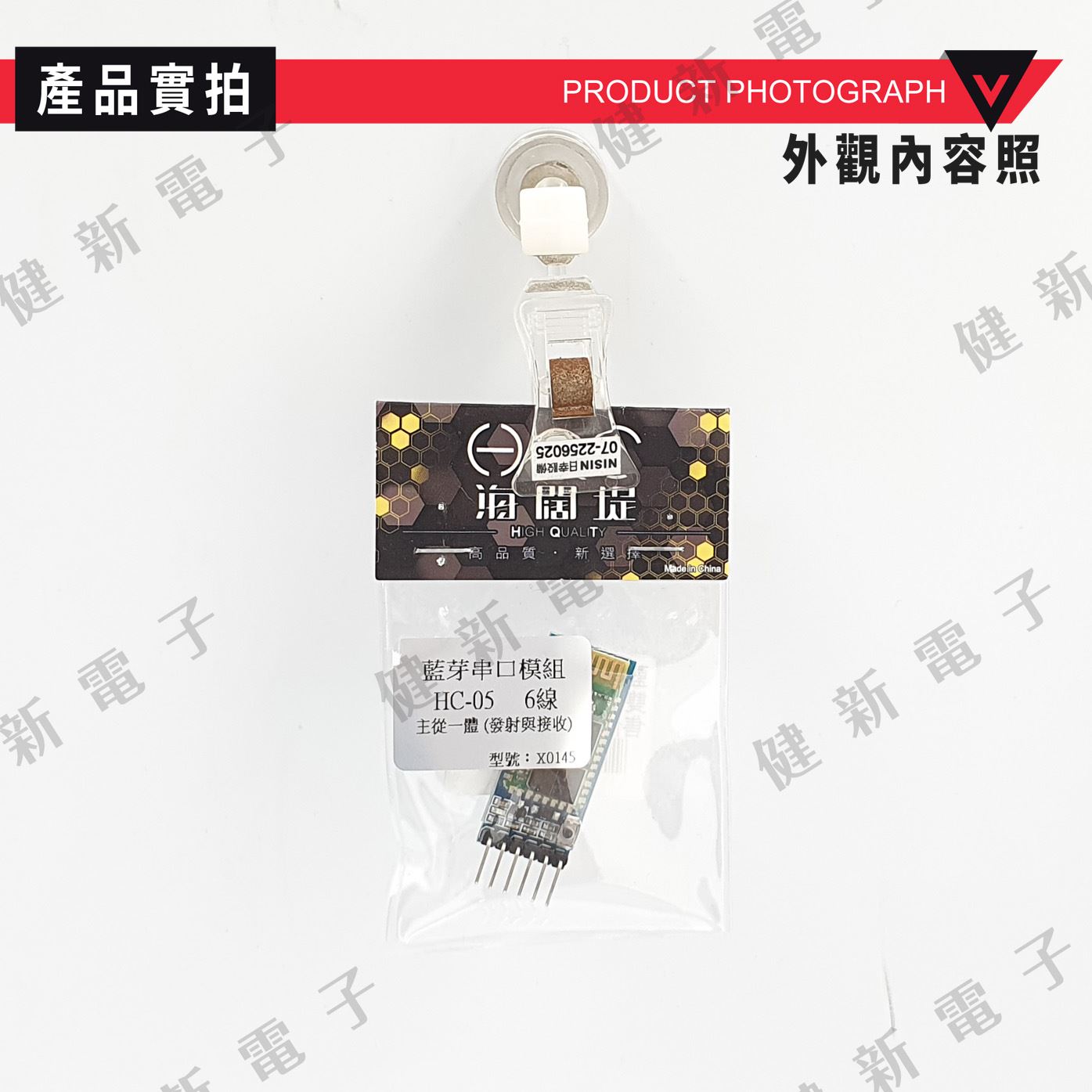

【標準配備】

HC-05*1

*商品以全照圖為準

【商品規格】

PCB尺寸:37.3mm(長)*15.5mm(寬)

重量:3.5g

輸入電壓:3.6V--6V,禁止超過7V

電源防反接,接反模塊不工作

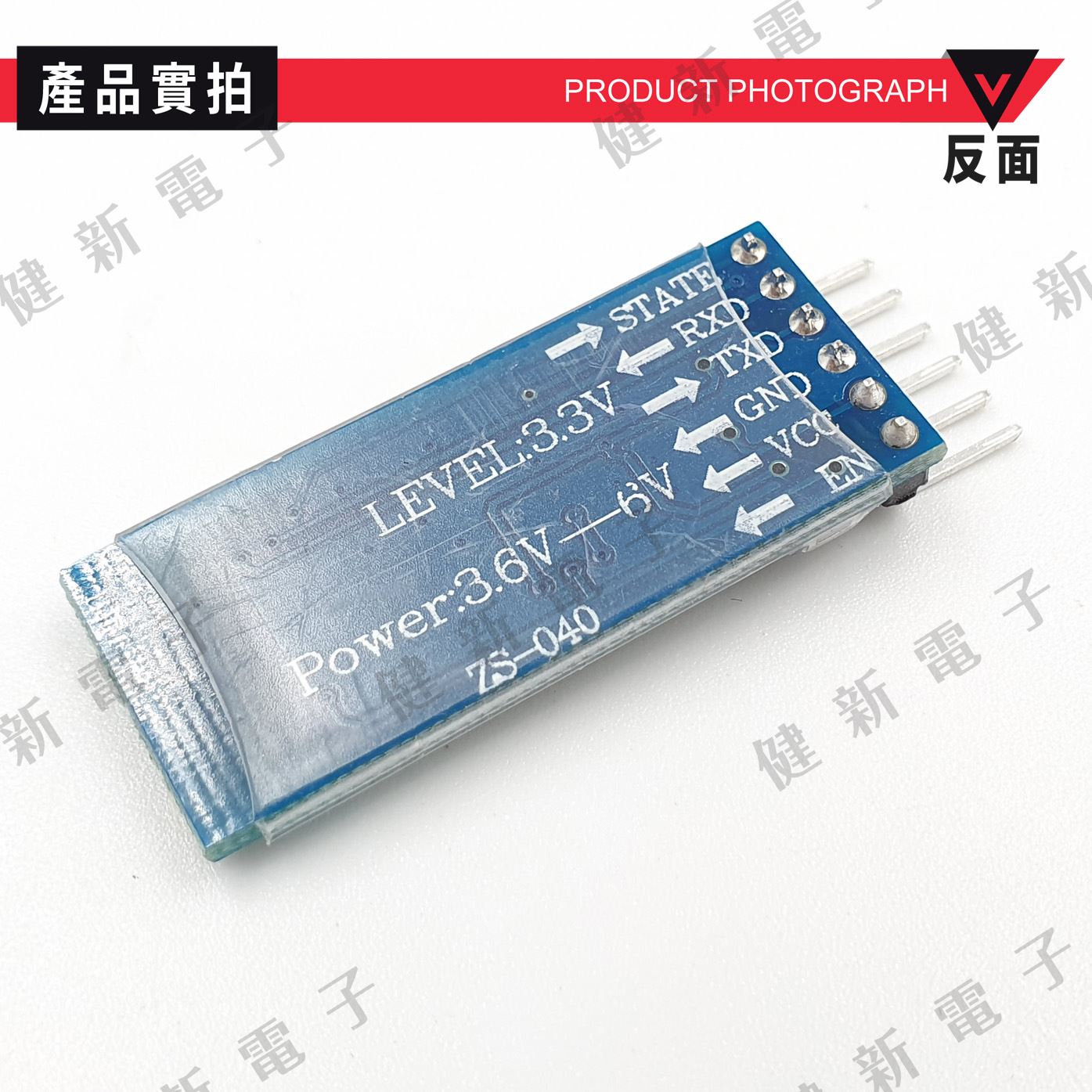

引出6個腳:EN/VCC/GND/RXD/TXD/STATE(藍牙狀態引出腳,未連接輸出低電平,連接後輸出高電平)

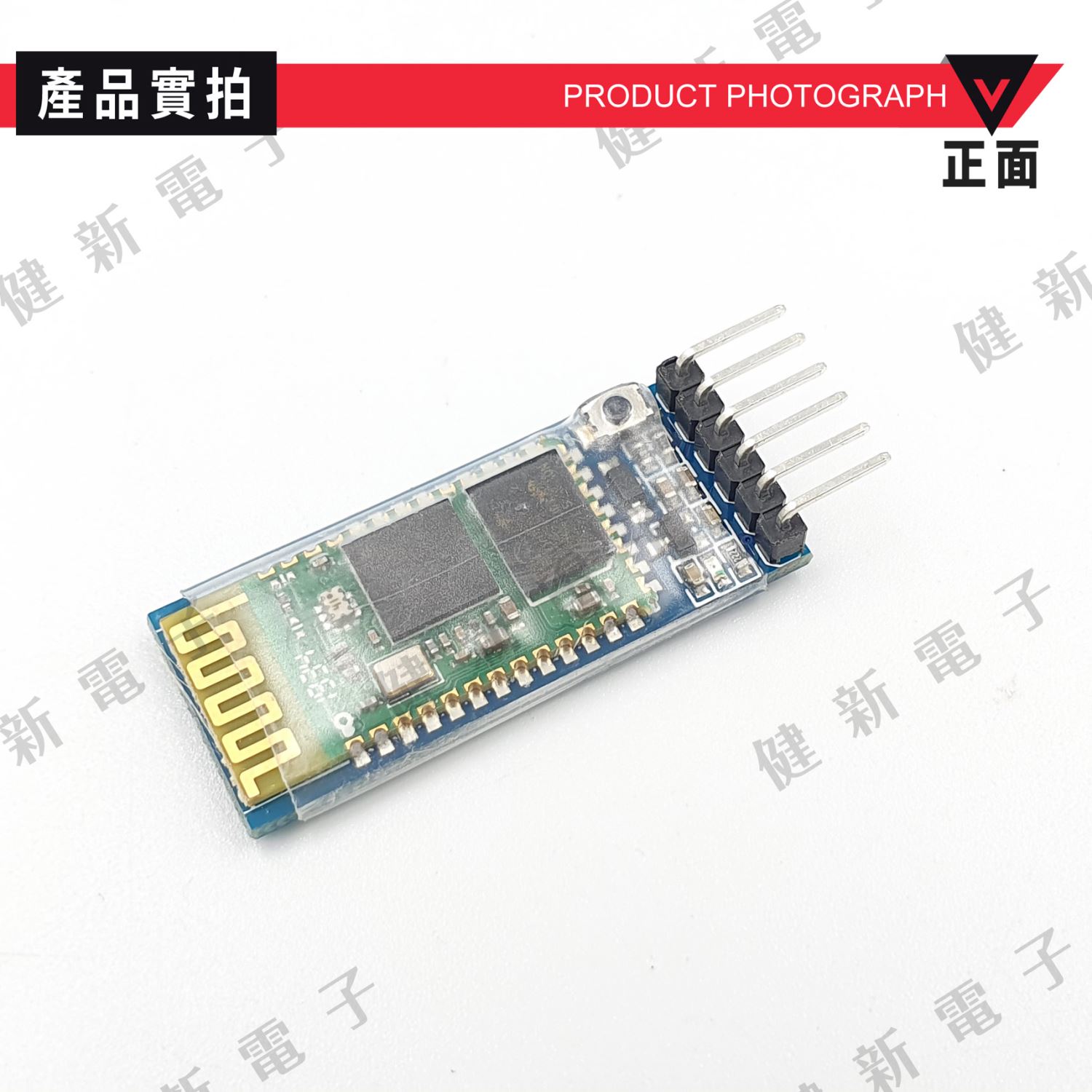

帶連接狀態指示燈,LED快閃表示沒有藍牙連接;LED慢閃表示進入AT命令模式

板載3.3V穩壓芯片,輸入電壓直流3.6V-6V;未配對時,電流約30mA(因LED燈閃爍,電流處於變化狀態);配對成功後,電流大約10mA

接口電平3.3V,可以直接連接各種單片機(Arduino/51/AVR/PIC/ARM/MSP430等等),5V單片機也可以直接連接。直接連接單片機串口,不能經過MAX232芯片！

空曠地帶有效傳輸距離10米,超過10米也是可能的,但是不對連接質量做保證

配對成功以後,可以作為全雙工串口使用。無需了解任何藍牙協議,但只支持8位數據位、1位停止位、無奇偶校驗的通信格式。這也是最常用的通信格式,不支持其它格式！

按下按鍵再給藍牙模塊通電可以進入AT模式，設置參數和查詢信息

可以通過AT命令切換主機和從機模式

模塊默認波特率為9600、默認配對密碼為1234、默認名稱為HC-05

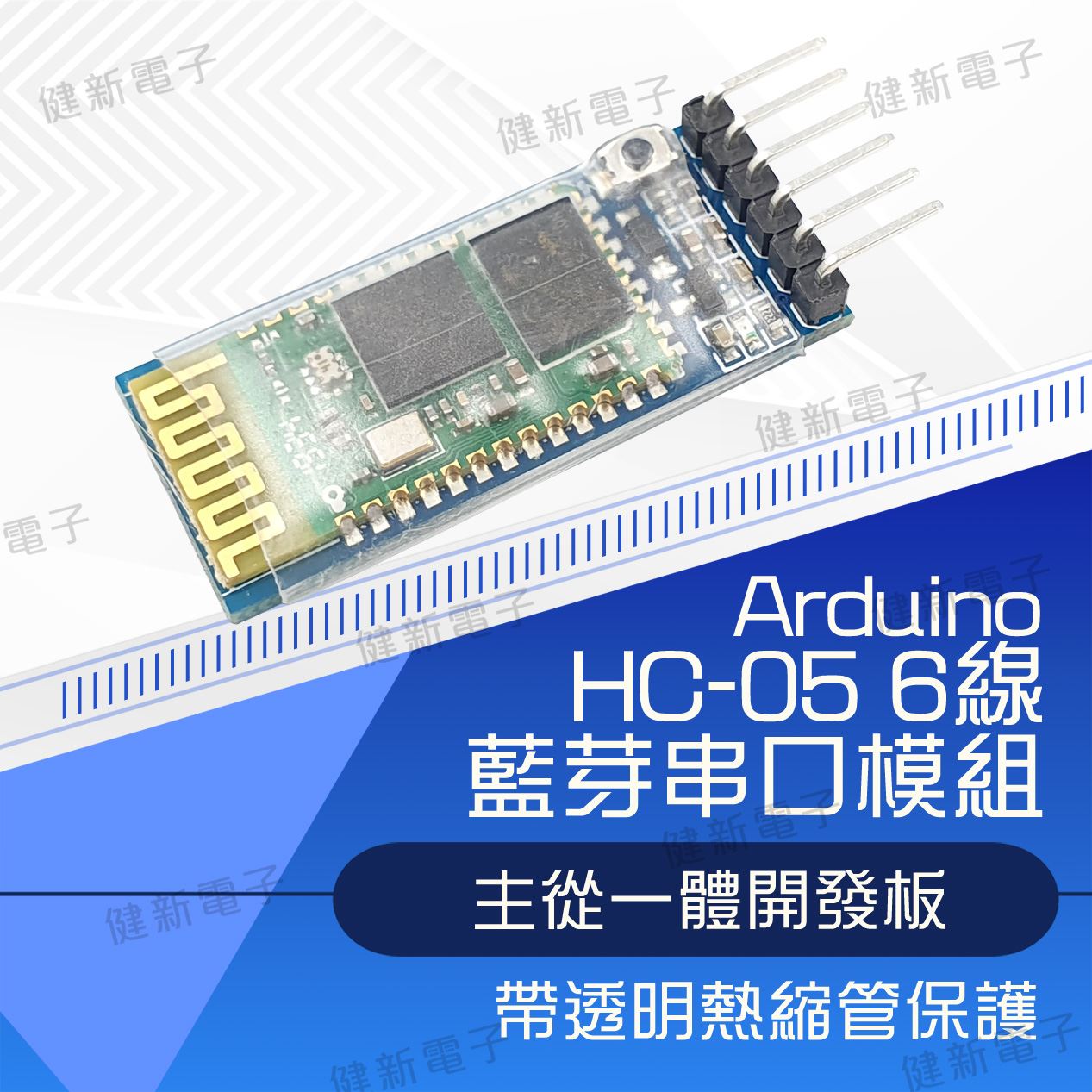

帶透明熱縮管保護

---------------------------------------------------------
