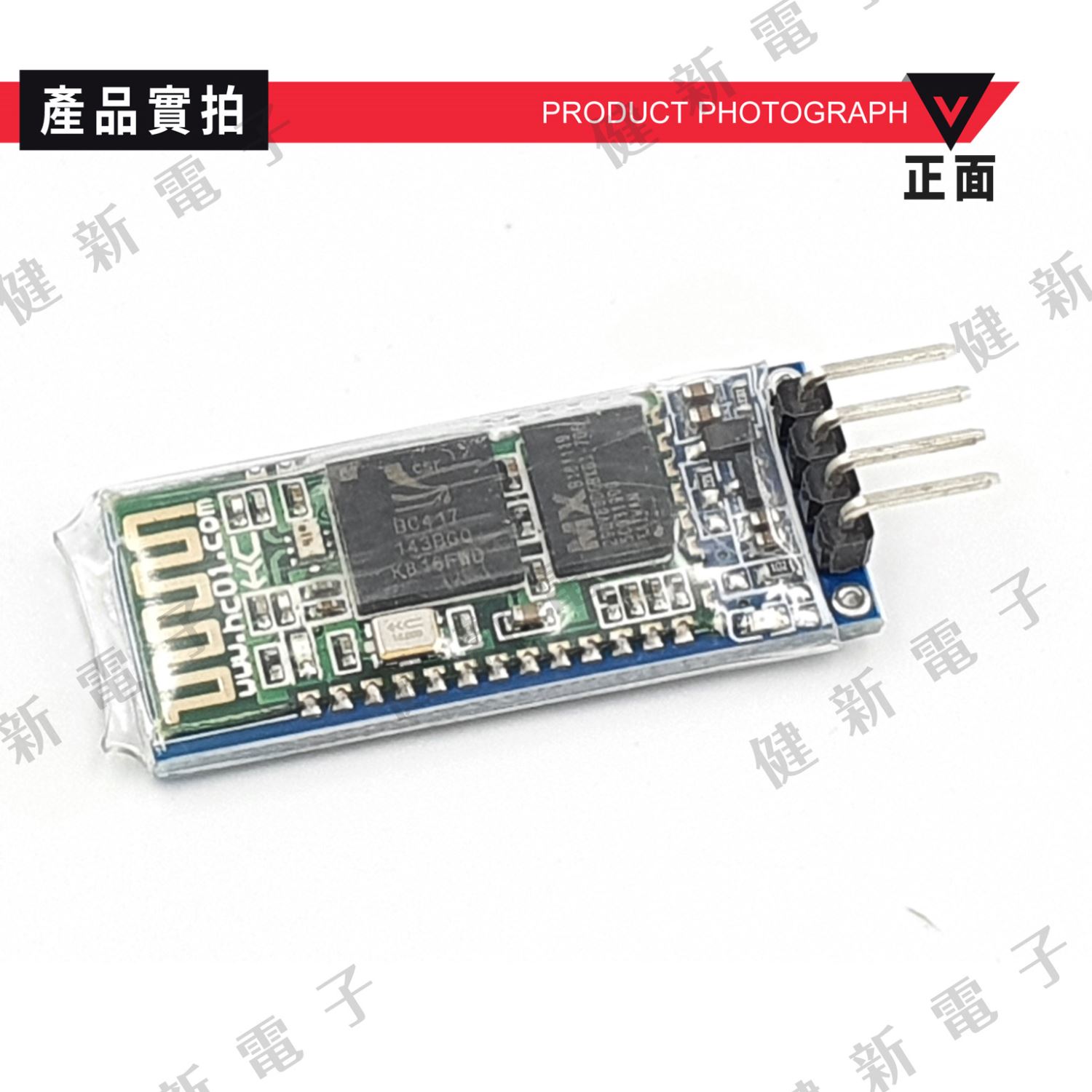

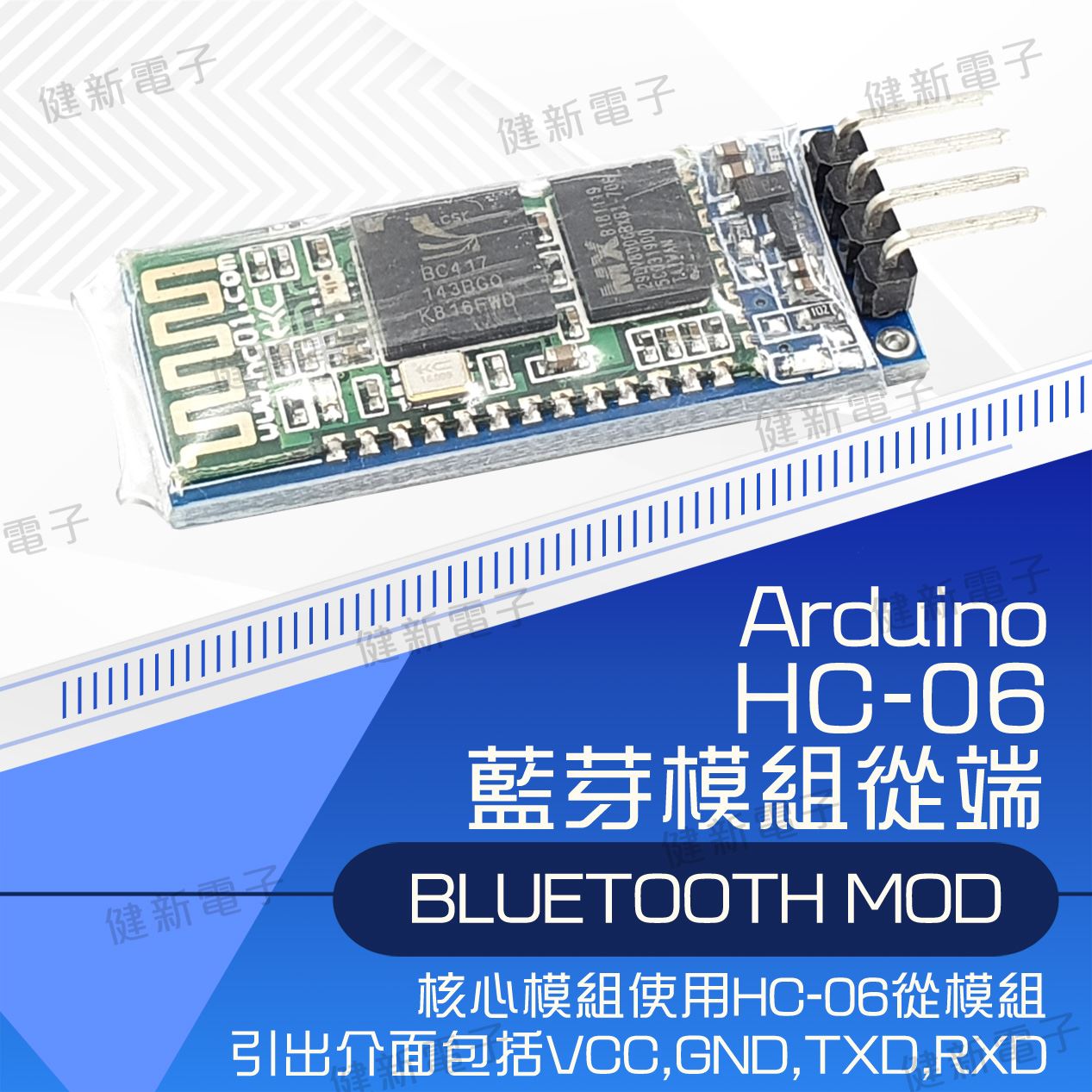

核心模組使用HC-06從模組，引出介面包括VCC,GND,TXD,RXD,預留LED狀態輸出腳，單片機可通過該腳狀態判斷藍牙是否已經連接，KEY引腳對從機無效

輸入電壓3.6~6V，配對後約10mA 未配對時電流約30mA，底板3.3V LDO 輸入電壓禁止超過7V

介面電平3.3V，可以直接連接各種單片機（51，AVR，PIC，ARM，MSP430等），5V單片機也可直接連接，無需MAX232也不能經過MAX232

led指示藍牙連接狀態，閃爍表示沒有藍牙連接，常亮表示藍牙已連接並打開了埠

空曠地有效距離10米，超過10米也是可能的，但不對此距離的連接品質做保證

配對以後當全雙工串口使用，無需瞭解任何藍牙協定，但僅支援8位元資料位元、1位元停止位、無同位的通信格式，這也是最常用的通信格式，不支持其他格式。

體積小巧（3.57cm*1.52cm），工廠貼片生產，保證貼片品質。並套透明熱縮管，防塵美觀，且有一定的防靜電能力。

在未建立藍牙連接時支援通過AT指令設置串列傳輸速率、名稱、配對密碼，設置的參數掉電保存。藍牙連接以後自動切換到透傳模式

該連結為從機，從機能與各種帶藍牙功能的電腦、藍牙主機、大部分帶藍牙的手機、PDA、PSP等智慧終端機配對，從機之間不能配對。

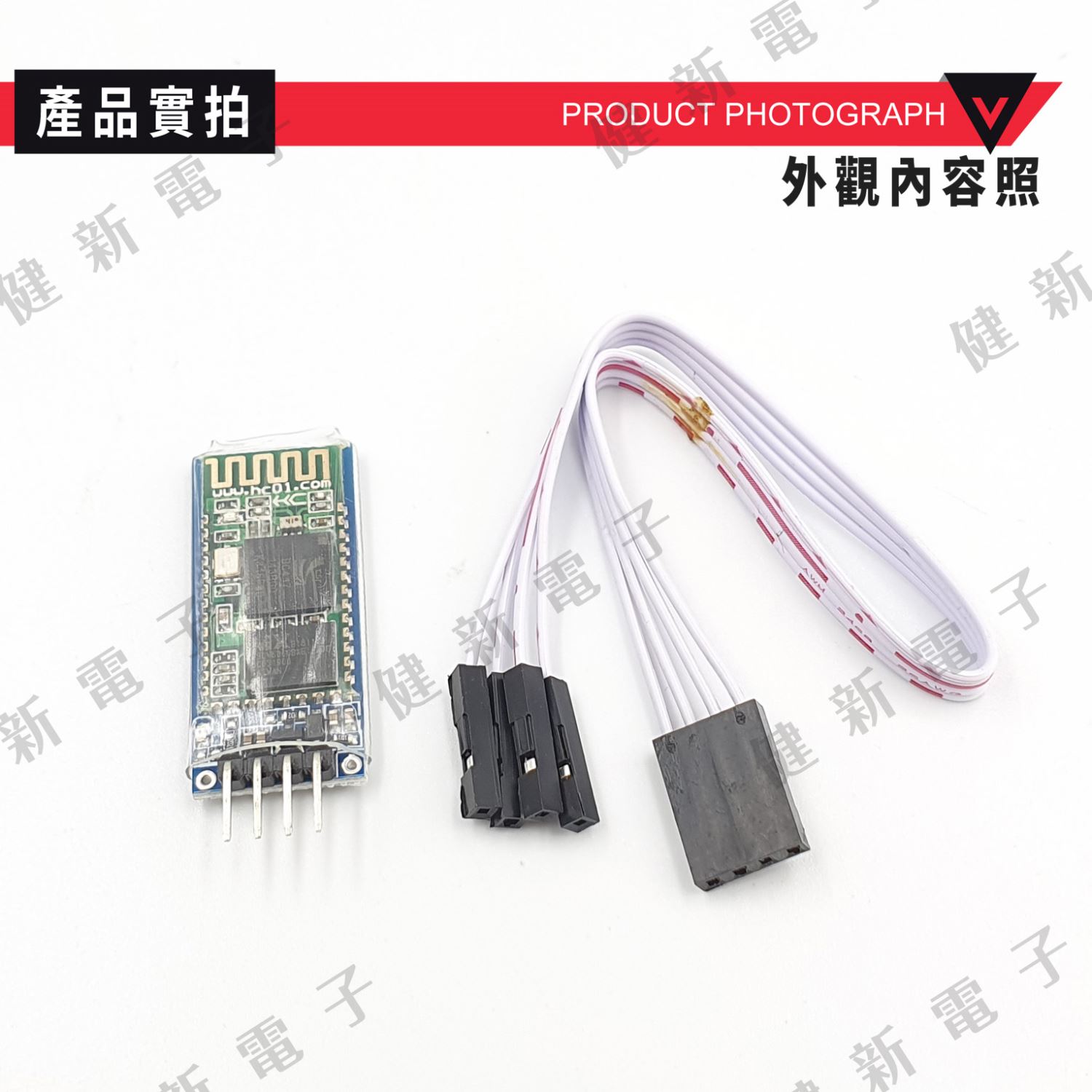

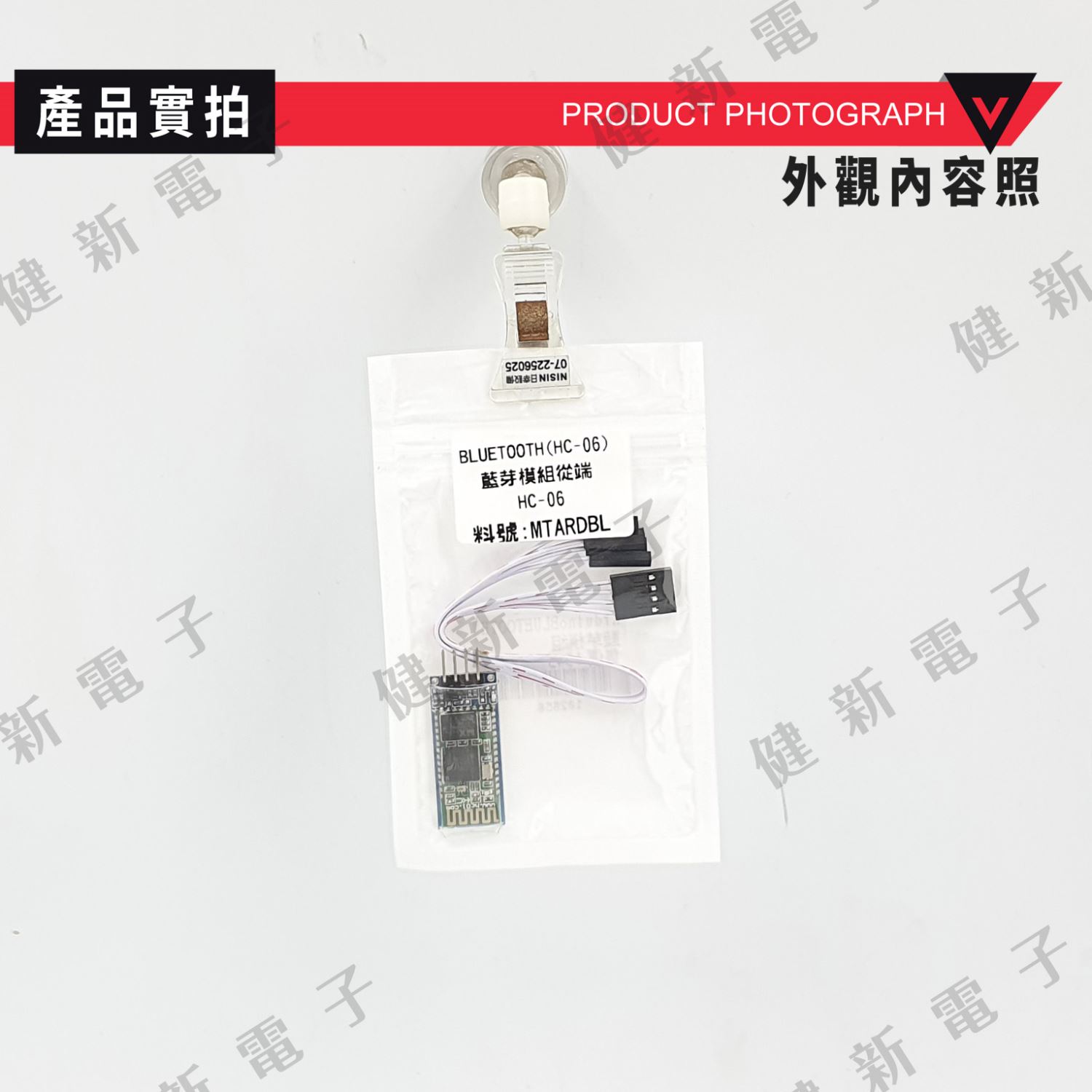

【標準配備】

HC-06*1

*商品以全照圖為準

【商品規格】

不含排針尺寸：17mm x 39mm

---------------------------------------------------------
